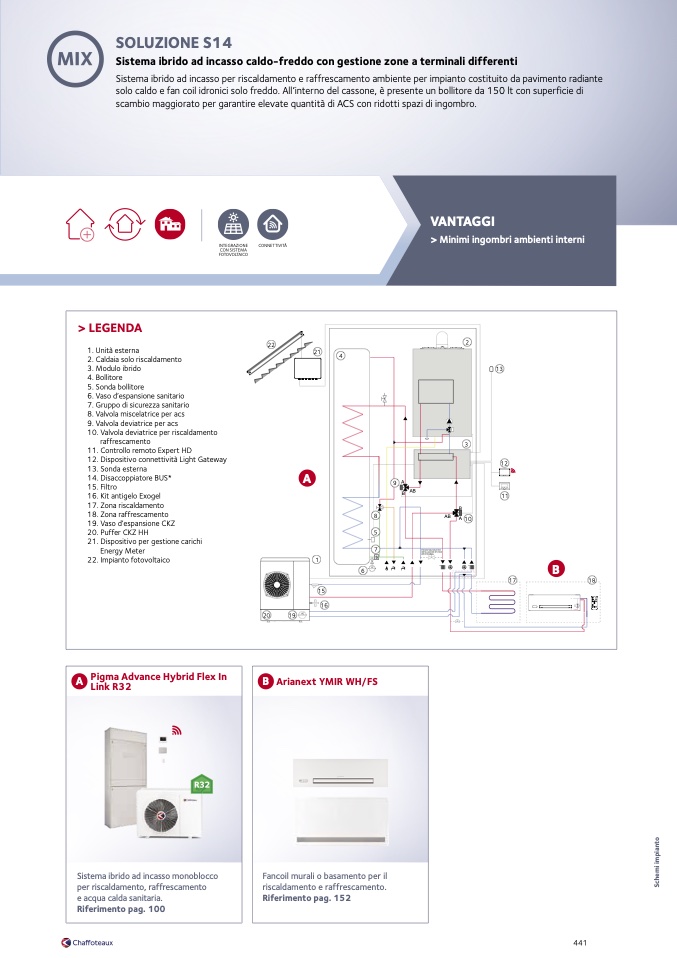

SOLUZIONE S14

Sistema ibrido ad incasso caldo-freddo con gestione zone a terminali differenti

Sistema ibrido ad incasso per riscaldamento e raffrescamento ambiente per impianto costituito da pavimento radiante

solo caldo e fan coil idronici solo freddo. All’interno del cassone, è presente un bollitore da 150 lt con superficie di

scambio maggiorato per garantire elevate quantit

à di ACS con ridotti spazi di ingombro.

INTEGRAZIONE

CON SISTEMA

FOTOVOLTAICO

CONNETTIVIT

À

VANTAGGI

> Minimi ingombri ambienti interni

> LEGENDA

1. Unit

à esterna

22

2. Caldaia solo riscaldamento

3. Modulo ibrido

4. Bollitore

5. Sonda bollitore

6. Vaso d’espansione sanitario

7. Gruppo di sicurezza sanitario

8. Valvola miscelatrice per acs

9. Valvola deviatrice per acs

10. Valvola deviatrice per riscaldamento

raffrescamento

11. Controllo remoto Expert HD

12. Dispositivo connettivit

à Light Gateway

13. Sonda esterna

14. Disaccoppiatore BUS*

15. Filtro

16. Kit antigelo Exogel

17. Zona riscaldamento

18. Zona raffrescamento

19. Vaso d’espansione CKZ

20. Puffer CKZ HH

21. Dispositivo per gestione carichi

Energy Meter

22. Impianto fotovoltaico

21

A

13

12

11

1

B

2

4

9

A

B

AB

B

8

AB

A

10

5

7

s

VE

6

PREDISPOSIZIONE PER

INSTALLAZIONE BY-PASS

(NECESSARIO)

3

20

1

9

VE

15

16

17

18

A Pigma Advance Hybrid Flex In

Link R32

Sistema ibrido ad incasso monoblocco

per riscaldamento, raffrescamento

e acqua calda sanitaria.

Riferimento pag. 100

B Arianext YMIR WH/FS

Fancoil murali o basamento per il

riscaldamento e raffrescamento.

Riferimento pag. 152
