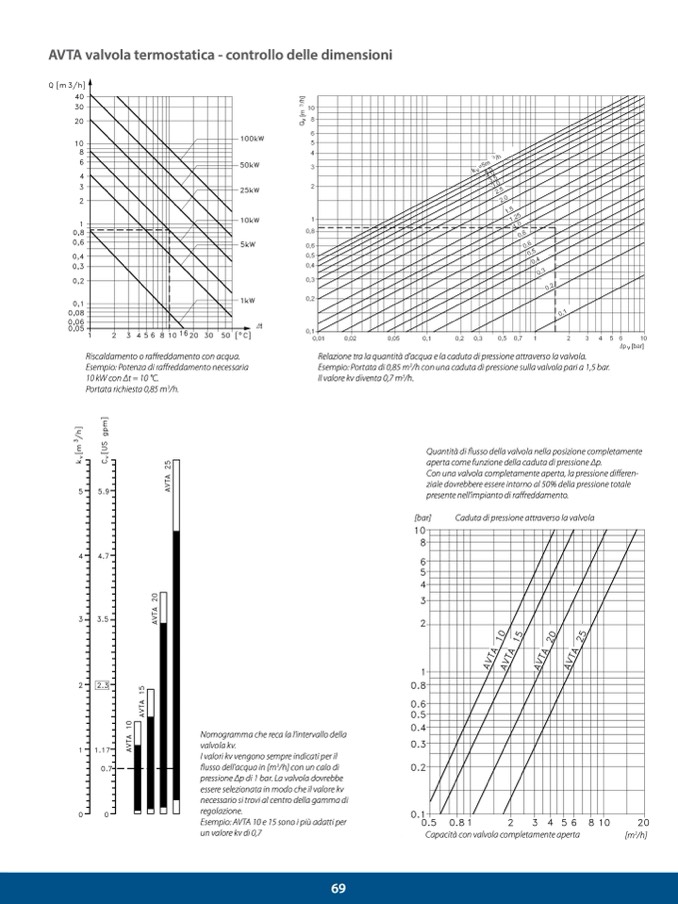

AVTA valvola termostatica - controllo delle dimensioni
Riscaldamento o raffreddamento con acqua.
Esempio: Potenza di raffreddamento necessaria
10 kW con Δt = 10 °C.
Portata richiesta 0,85 m
3
/h.
Relazione tra la quantità d’acqua e la caduta di pressione attraverso la valvola.
Esempio: Portata di 0,85 m
3
/h con una caduta di pressione sulla valvola pari a 1,5 bar.
Il valore kv diventa 0,7 m
3
/h.
Quantità di flusso della valvola nella posizione completamente
aperta come funzione della caduta di pressione Δp.
Con una valvola completamente aperta, la pressione differen-
ziale dovrebbere essere intorno al 50% della pressione totale
presente nell’impianto di raffreddamento.
Nomogramma che reca la l’intervallo della
valvola kv.
I valori kv vengono sempre indicati per il
flusso dell’acqua in [m
3
/h] con un calo di
pressione Δp di 1 bar. La valvola dovrebbe
essere selezionata in modo che il valore kv
necessario si trovi al centro della gamma di
regolazione.
Esempio: AVTA 10 e 15 sono i più adatti per
un valore kv di 0,7
Capacità con valvola completamente aperta
[m
3
/h]
69
[bar]
Caduta di pressione attraverso la valvola
