Caratteristiche flusso/segnale della valvola EV260B
Flusso percentuale
Tensione di alimentazione: 24 V a impulsi CC
Tipo di bobina BK. Senza convertitore di segnale.
La versione di base consiste di una valvola con una
bobina a corrente diretta a impulsi.
La tensione di alimentazione di 24V CC può essere
stabilita con una corrente alternata rettificata ad onda
completa. La valvola inizia ad aprire con una corrente
di bobina di circa 300 mA ed è completamente aperta
con una corrente di bobina di circa 600 mA. Il rapporto
tra la corrente di bobina e il flusso attraverso i due punti
esterni è direttamente proporzionale.
Flusso percentuale
Tensione di alimentazione: 21-30 V CC
mA
Flusso percentuale
Tensione di alimentazione: 21-30 V CC
Tipo di bobina BL. Con convertitore di segnale e un
segnale pilota di 4-20 mA.
Il rapporto tra il segnale pilota e il flusso è direttamente
proporzionale attraverso l’intervallo di regolazione.

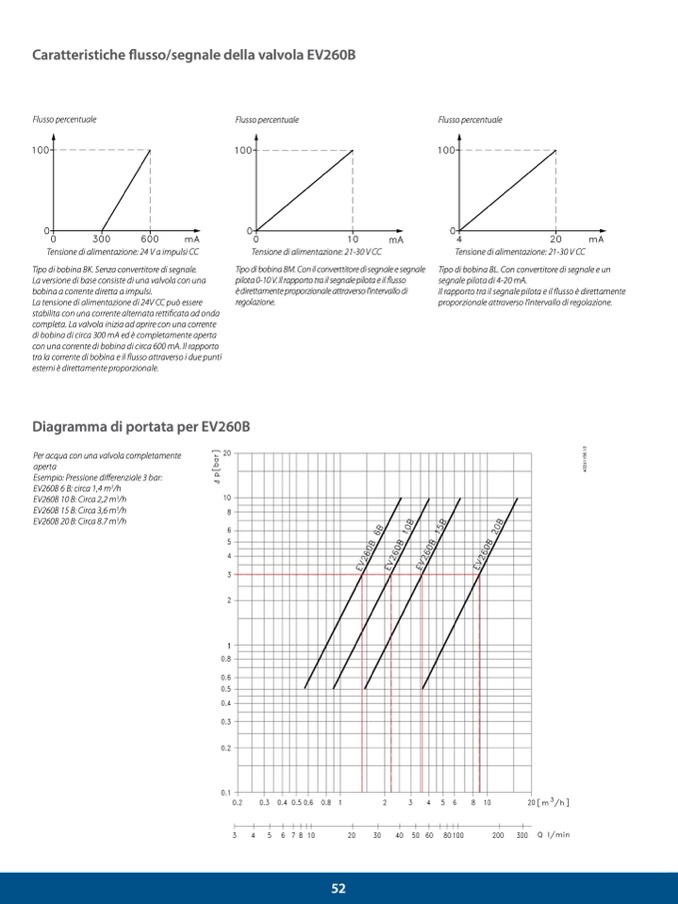

Diagramma di portata per EV260B
Per acqua con una valvola completamente
aperta
Esempio: Pressione differenziale 3 bar:
EV260B 6 B: circa 1,4 m
3
/h
EV260B 10 B: Circa 2,2 m
3
/h
EV260B 15 B: Circa 3,6 m
3
/h
EV260B 20 B: Circa 8.7 m
3
/h
Tipo di bobina BM. Con il converttitore di segnale e segnale
pilota 0-10 V. Il rapporto tra il segnale pilota e il flusso
è direttamente proporzionale attraverso l’intervallo di
regolazione.
