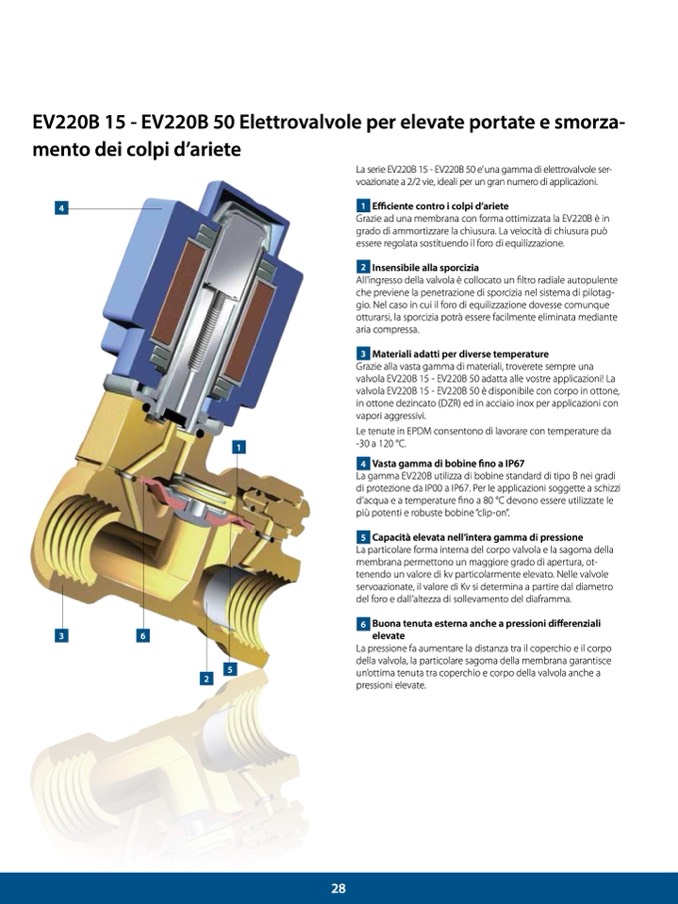

EV220B 15 - EV220B 50 Elettrovalvole per elevate portate e smorza-
mento dei colpi d’ariete
4
La serie EV220B 15 - EV220B 50 e’ una gamma di elettrovalvole ser-
voazionate a 2/2 vie, ideali per un gran numero di applicazioni.
1 Efficiente contro i colpi d’ariete
Grazie ad una membrana con forma ottimizzata la EV220B è in
grado di ammortizzare la chiusura. La velocità di chiusura può
essere regolata sostituendo il foro di equilizzazione.
2 Insensibile alla sporcizia
All’ingresso della valvola è collocato un filtro radiale autopulente
che previene la penetrazione di sporcizia nel sistema di pilotag-
gio. Nel caso in cui il foro di equilizzazione dovesse comunque
otturarsi, la sporcizia potrà essere facilmente eliminata mediante
aria compressa.
3 Materiali adatti per diverse temperature
Grazie alla vasta gamma di materiali, troverete sempre una
valvola EV220B 15 - EV220B 50 adatta alle vostre applicazioni! La
valvola EV220B 15 - EV220B 50 è disponibile con corpo in ottone,
in ottone dezincato (DZR) ed in acciaio inox per applicazioni con
vapori aggressivi.
Le tenute in EPDM consentono di lavorare con temperature da
-30 a 120 °C.
4 Vasta gamma di bobine fino a IP67
La gamma EV220B utilizza di bobine standard di tipo B nei gradi
di protezione da IP00 a IP67. Per le applicazioni soggette a schizzi
d’acqua e a temperature fino a 80 °C devono essere utilizzate le
più potenti e robuste bobine “clip-on”.
5 Capacità elevata nell’intera gamma di pressione
La particolare forma interna del corpo valvola e la sagoma della
membrana permettono un maggiore grado di apertura, ot-
tenendo un valore di kv particolarmente elevato. Nelle valvole
servoazionate, il valore di Kv si determina a partire dal diametro
del foro e dall’altezza di sollevamento del diaframma.
6 Buona tenuta esterna anche a pressioni differenziali
elevate
La pressione fa aumentare la distanza tra il coperchio e il corpo
della valvola, la particolare sagoma della membrana garantisce
un’ottima tenuta tra coperchio e corpo della valvola anche a
pressioni elevate.
1
3
6
5
2
28
