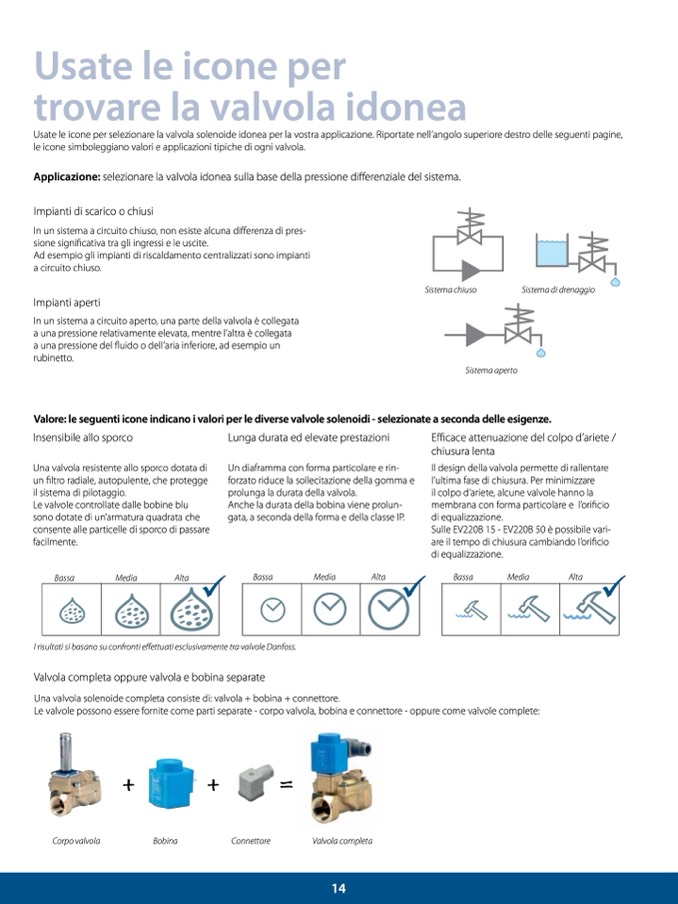

Usate le icone per
trovare la valvola idonea
Usate le icone per selezionare la valvola solenoide idonea per la vostra applicazione. Riportate nell’angolo superiore destro delle seguenti pagine,
le icone simboleggiano valori e applicazioni tipiche di ogni valvola.
Applicazione: selezionare la valvola idonea sulla base della pressione di
fferenziale del sistema.
Impianti di scarico o chiusi
In un sistema a circuito chiuso, non esiste alcuna di
fferenza di pres-
sione significativa tra gli ingressi e le uscite.
Ad esempio gli impianti di riscaldamento centralizzati sono impianti
a circuito chiuso.
Impianti aperti
In un sistema a circuito aperto, una parte della valvola è collegata
a una pressione relativamente elevata, mentre l’altra è collegata
a una pressione del fluido o dell’aria inferiore, ad esempio un
rubinetto.
Sistema chiuso
Sistema aperto
Sistema di drenaggio
Valore: le seguenti icone indicano i valori per le diverse valvole solenoidi - selezionate a seconda delle esigenze.
Insensibile allo sporco
Una valvola resistente allo sporco dotata di
un filtro radiale, autopulente, che protegge
il sistema di pilotaggio.
Le valvole controllate dalle bobine blu
sono dotate di un’armatura quadrata che
consente alle particelle di sporco di passare
facilmente.
Lunga durata ed elevate prestazioni
Un diaframma con forma particolare e rin-
forzato riduce la sollecitazione della gomma e
prolunga la durata della valvola.
Anche la durata della bobina viene prolun-
gata, a seconda della forma e della classe IP.
Efficace attenuazione del colpo d’ariete /
chiusura lenta
Il design della valvola permette di rallentare
l’ultima fase di chiusura. Per minimizzare
il colpo d’ariete, alcune valvole hanno la
membrana con forma particolare e l’orificio
di equalizzazione.
Sulle EV220B 15 - EV220B 50 è possibile vari-
are il tempo di chiusura cambiando l’orificio
di equalizzazione.
Alta
ü
Bassa
Media
Alta
ü
Le valvole possono essere fornite come parti separate - corpo valvola, bobina e connettore - oppure come valvole complete:
+
+
=
Bassa
Media
Alta
ü
Bassa
I risultati si basano su confronti effettuati esclusivamente tra valvole Danfoss.
Media
Valvola completa oppure valvola e bobina separate
Una valvola solenoide completa consiste di: valvola + bobina + connettore.
Corpo valvola
Bobina
Connettore
Valvola completa
14
