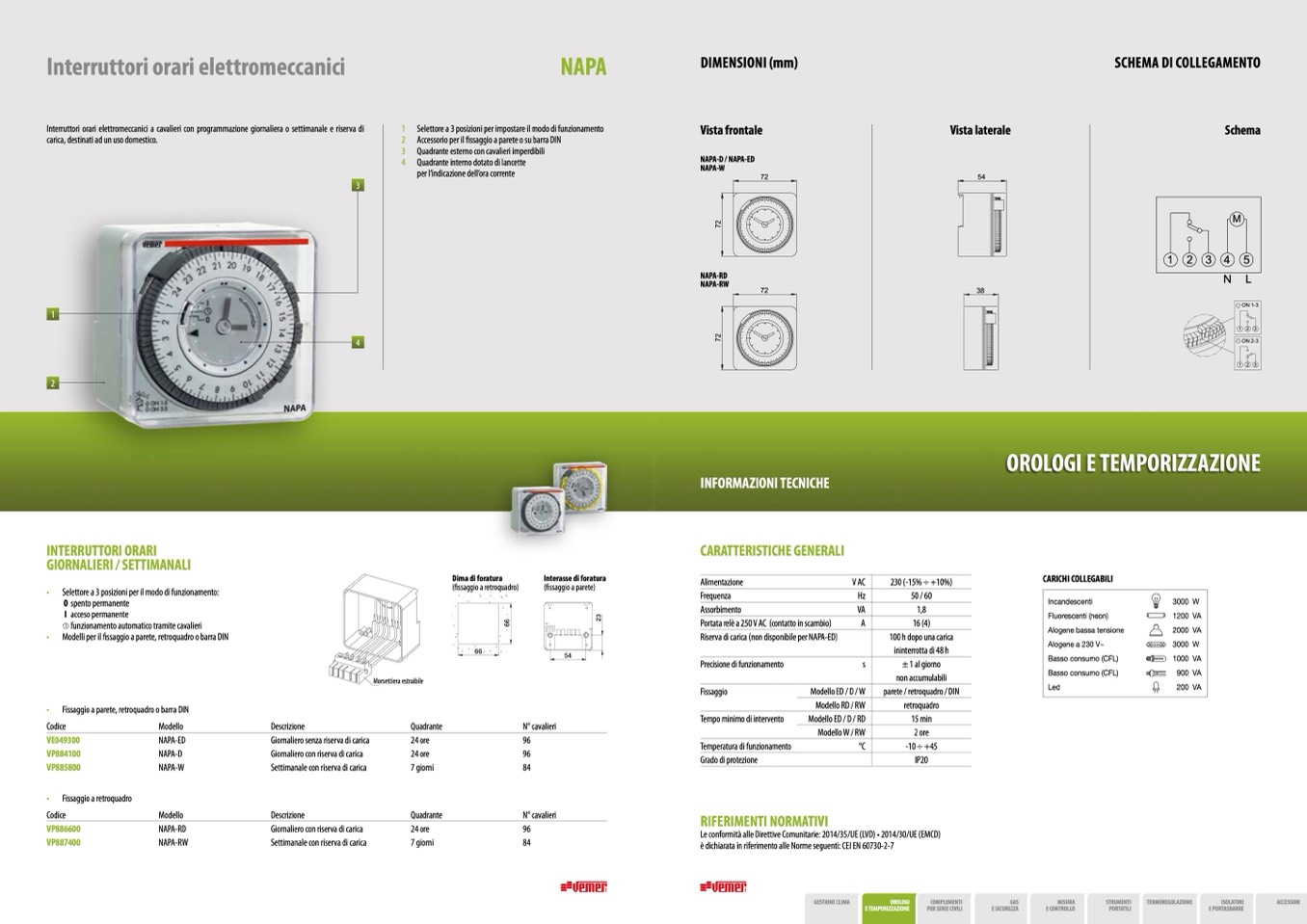

Interruttori orari elettromeccanici
NAPA
1
2 Accessorio per il fissaggio a parete o su barra DIN
3 Quadrante esterno con cavalieri imperdibili
4 Quadrante interno dotato di lancette
DIMENSIONI (mm)
Vista frontale
SCHEMA DI COLLEGAMENTO
Schema
M
1 2 3 4 5
M
1
N
L
2345
N L
Interruttori orari elettromeccanici a cavalieri con programmazione giornaliera o settimanale e riserva di
carica, destinati ad un uso domestico.
Selettore a 3 posizioni per impostare il modo di funzionamento
per l’indicazione dell’ora corrente
Vista laterale
72
54
3782
54
38
1
2
ON 1-3
INTERRUTTORI ORARI
GIORNALIERI / SETTIMANALI
• Selettore a 3 posizioni per il modo di funzionamento:
0 spento permanente
I acceso permanente
»
funzionamento automatico tramite cavalieri
• Modelli per il fissaggio a parete, retroquadro o barra DIN
• Fissaggio a parete, retroquadro o barra DIN
INFORMAZIONI TECNICHE
CARATTERISTICHE GENERALI
3
NAPA-D / NAPA-ED
NAPA-W
NAPA-RD
NAPA-RW
4
72
7524
3854
38
ON 1-3
123
ON 2-3
123
123
ON 2-3
123
OROLOGI E TEMPORIZZAZIONE
2
3
6
6
2
3
6
6
7
2
7
2
7
2
7
2
Codice
VE049300
VP884100
VP885800
• Fissaggio a retroquadro
Codice
VP886600
VP887400
Modello
NAPA-ED
NAPA-D
NAPA-W
Modello
NAPA-RD
NAPA-RW
Descrizione
Giornaliero senza riserva di carica
Giornaliero con riserva di carica
Settimanale con riserva di carica
Descrizione
Giornaliero con riserva di carica
Settimanale con riserva di carica
54
N° cavalieri
96
96
84
N° cavalieri
96
84
94
M
12345
N L
ON 1-3
123
ON 2-3
66
V AC
230 (-15% ÷ +10%)
1 2
3
M7orsettiera estraibile
Quadrante
24 ore
24 ore
7 giorni
Quadrante
24 ore
7 giorni
A
16 (4)
100 h dopo una carica
ininterrotta di 48 h
s
± 1 al giorno
non accumulabili
Modello ED / D / W
parete / retroquadro / DIN
Modello RD / RW
retroquadro
Modello ED / D / RD
15 min
Modello W / RW
2 ore
°C
-10 ÷ +45
IP20
Dima di foratura
(fissaggio a retroquadro)
66
54
CARICHI COLLEGABILI
Incandescenti
Fluorescenti (neon)
Alogene bassa tensione
Alogene a 230 V~
Basso consumo (CFL)
Basso consumo (CFL)
Led
Interasse di foratura
(fissaggio a parete)
Alimentazione
Frequenza
Hz
50 / 60
Assorbimento
VA
1,8
Portata relè a 250 V AC (contatto in scambio)
Riserva di carica (non disponibile per NAPA-ED)
Precisione di funzionamento
Fissaggio
Tempo minimo di intervento
Temperatura di funzionamento
Grado di protezione
3000 W
1200 VA
2000 VA
3000 W
1000 VA
900 VA
200 VA
RIFERIMENTI NORMATIVI
Le conformità alle Direttive Comunitarie: 2014/35/UE (LVD) • 2014/30/UE (EMCD)
è dichiarata in riferimento alle Norme seguenti: CEI EN 60730-2-7
