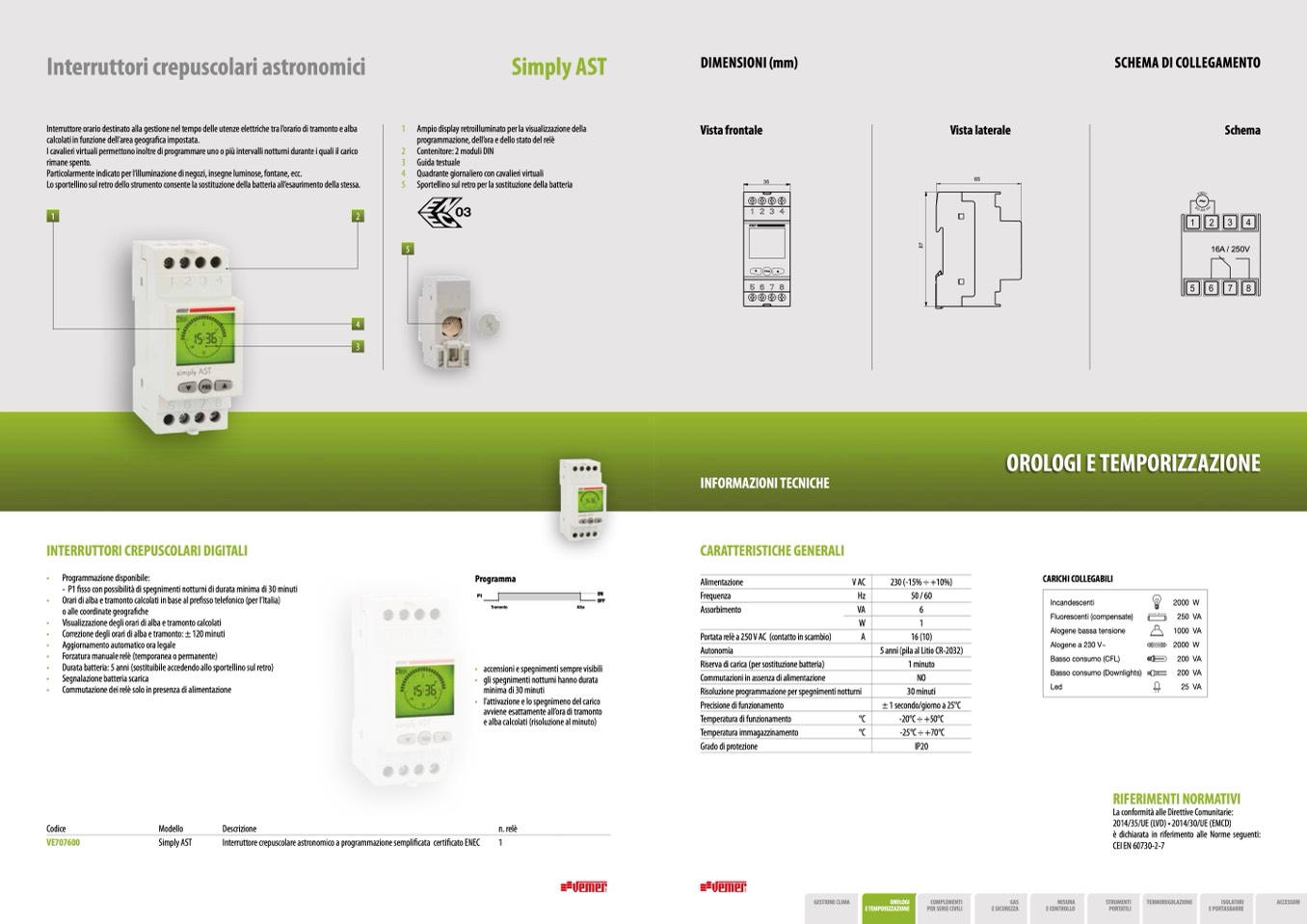

Interruttori crepuscolari astronomici

Simply AST

DIMENSIONI (mm)

Vista frontale

35

PRG

SCHEMA DI COLLEGAMENTO

Schema

16A / 250V

Interruttore orario destinato alla gestione nel tempo delle utenze elettriche tra l’orario di tramonto e alba

1

calcolati in funzione dell’area geografica impostata.

I cavalieri virtuali permettono inoltre di programmare uno o più intervalli notturni durante i quali il carico

2

rimane spento.

3

Particolarmente indicato per l’illuminazione di negozi, insegne luminose, fontane, ecc.

4

Lo sportellino sul retro dello strumento consente la sostituzione della batteria all’esaurimento della stessa.

5

1

2

Ampio display retroilluminato per la visualizzazione della

programmazione, dell’ora e dello stato del relè

Contenitore: 2 moduli DIN

Guida testuale

Vista laterale

65

8

7

8

7

INTERRUTTORI CREPUSCOLARI DIGITALI

• Programmazione disponibile:

- P1 fisso con possibilità di spegnimenti notturni di durata minima di 30 minuti

• Orari di alba e tramonto calcolati in base al prefisso telefonico (per l’Italia)

o alle coordinate geografiche

• Visualizzazione degli orari di alba e tramonto calcolati

• Correzione degli orari di alba e tramonto: ± 120 minuti

• Aggiornamento automatico ora legale

• Forzatura manuale relè (temporanea o permanente)

• Durata batteria: 5 anni (sostituibile accedendo allo sportellino sul retro)

• Segnalazione batteria scarica

• Commutazione dei relè solo in presenza di alimentazione

Programma

V AC

230 (-15% ÷ +10%)

50 / 60

6

1

16 (10)

5 anni (pila al Litio CR-2032)

1 minuto

NO

30 minuti

± 1 secondo/giorno a 25°C

-20°C ÷ +50°C

-25°C ÷ +70°C

IP20

CARICHI COLLEGABILI

Incandescenti

Fluorescenti (compensate)

Alogene bassa tensione

Alogene a 230 V~

Basso consumo (CFL)

Basso consumo (Downlights)

Led

Codice

VE707600

Modello

Simply AST

Descrizione

Interruttore crepuscolare astronomico a programmazione semplificata certificato ENEC

n. relè

1

Temperatura di funzionamento

Temperatura immagazzinamento

Grado di protezione

121

RIFERIMENTI NORMATIVI

La conformità alle Direttive Comunitarie:

2014/35/UE (LVD) • 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti:

CEI EN 60730-2-7

4

3

5

Quadrante giornaliero con cavalieri virtuali

Sportellino sul retro per la sostituzione della batteria

35

PRG

65

P1

•

•

•

ON

OFF

2000 W

250 VA

1000 VA

2000 W

200 VA

200 VA

25 VA

Tramonto

Alba

accensioni e spegnimenti sempre visibili

gli spegnimenti notturni hanno durata

minima di 30 minuti

l’attivazione e lo spegnimeno del carico

avviene esattamente all’ora di tramonto

e alba calcolati (risoluzione al minuto)

Portata relè a 250 V AC (contatto in scambio)

Autonomia

Riserva di carica (per sostituzione batteria)

Commutazioni in assenza di alimentazione

Risoluzione programmazione per spegnimenti notturni

Precisione di funzionamento

120

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

Frequenza

Hz

Assorbimento

VA

W

A

°C

°C
