Aquatherm - Orange System

Der Rohfußboden muss gemäß DIN 18560 fest und tragfähig sein. Die To-

leranzen müssen der DIN 18202 entsprechen.

Bei Decken gegen Erdreich muss eine Abdichtung gegen Bodenfeuchtigkeit

nach DIN 18195 vorhanden sein. Zuerst wird der aquatherm orange system

-Randdämmstreifen verlegt, dieser muss durchgängig an allen aufgehen-

den Bauteilen aufgestellt werden. Die Randdämmstreifen werden erst

nach Fertigstellung des Oberbelages abgeschnitten. Zusatzdämmung nach

ENEV oder Trittschalldämmungen müssen nach Verlegung der Randdämm-

streifen eingebracht werden.

Das Systemelement TS 25 wird so verlegt, dass der Wandabschluss immer

mit einer vollen Platte erfolgt. Reststücke möglichst in der Raummitte zu-

schneiden! Die Wärmeleitbleche müssen beim Systemelement TS 25 nach

Verlegung in die Rohrkanäle eingedrückt werden. Der Wendebereich wird

ausgespart. Die Wärmeleitbleche sind vorgestanzt, und lassen sich somit

schnell und einfach anpassen.

Die Heizrohre sind vorsichtig in die Wärmeleitbleche einzudrücken.

Die Verlegung der Heizrohre 14 x 2,0 mm erfolgt mäanderförmig. Zusätzlich

erforderliche Rohrkanäle können mit Messer, Säge oder Glühfadenschnei-

der hergestellt werden. Das Systemelement TS 25 wird bei Nassestrich

abschließend mit PE-Folie abgedeckt. Der Standort der Heizkreisverteiler

sollte zentral gewählt werden, damit unnötiges Schneiden von Rohrkanä-

len entfällt.

Beim Einbau von Nassestrich muss die DIN 18560 be-

achtet werden.

Die Funktionsprüfung nach EN 1264 ist für beide Estricharten erforderlich.

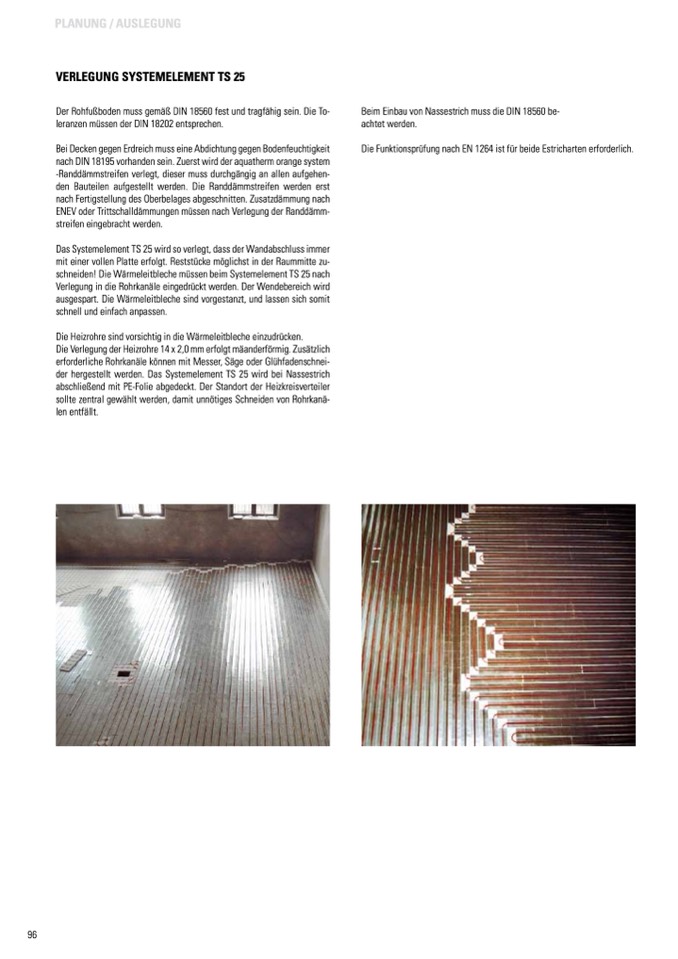

Verlegebeispiel mit Systemelement TS 25
