fUSSBOdenAUfBAU

aquatherm orange system

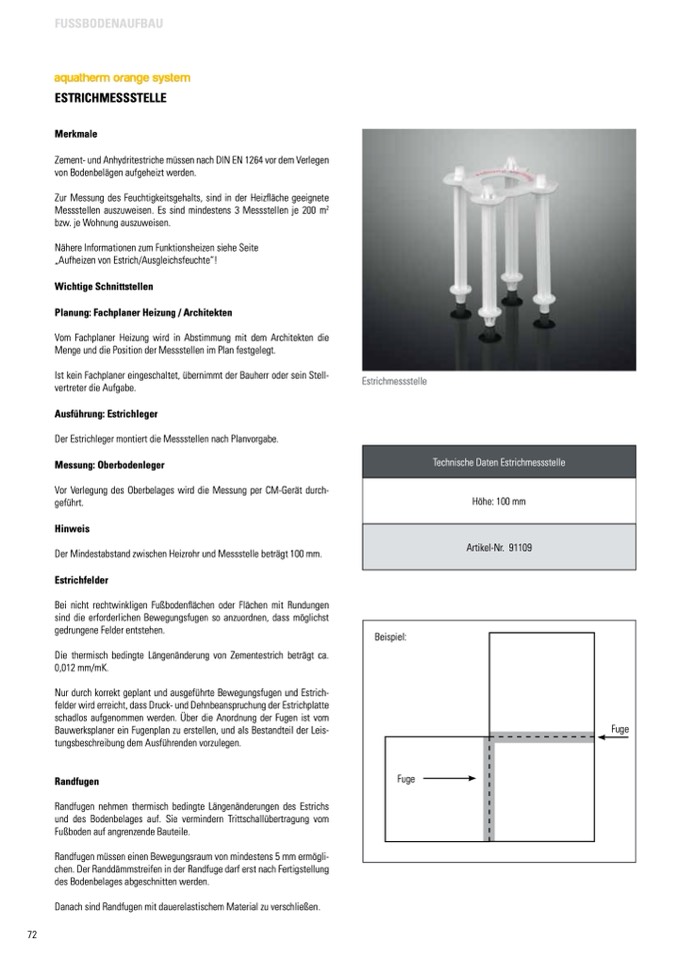

eSTRicHMeSSSTeLLe

Merkmale

Zement- und Anhydritestriche müssen nach DIN EN 1264 vor dem Verlegen

von Bodenbelägen aufgeheizt werden.

Zur Messung des Feuchtigkeitsgehalts, sind in der Heizfläche geeignete

Messstellen auszuweisen. Es sind mindestens 3 Messstellen je 200 m

bzw. je Wohnung auszuweisen.

Nähere Informationen zum Funktionsheizen siehe Seite

„Aufheizen von Estrich/Ausgleichsfeuchte“!

Wichtige Schnittstellen

Planung: fachplaner Heizung / Architekten

Vom Fachplaner Heizung wird in Abstimmung mit dem Architekten die

Menge und die Position der Messstellen im Plan festgelegt.

Ist kein Fachplaner eingeschaltet, übernimmt der Bauherr oder sein Stell-

vertreter die Aufgabe.

Ausführung: estrichleger

Der Estrichleger montiert die Messstellen nach Planvorgabe.

Messung: Oberbodenleger

Vor Verlegung des Oberbelages wird die Messung per CM-Gerät durch-

geführt.

Hinweis

Der Mindestabstand zwischen Heizrohr und Messstelle beträgt 100 mm.

estrichfelder

Bei nicht rechtwinkligen Fußbodenflächen oder Flächen mit Rundungen

sind die erforderlichen Bewegungsfugen so anzuordnen, dass möglichst

gedrungene Felder entstehen.

Die thermisch bedingte Längenänderung von Zementestrich beträgt ca.

0,012 mm/mK.

Nur durch korrekt geplant und ausgeführte Bewegungsfugen und Estrich-

felder wird erreicht, dass Druck- und Dehnbeanspruchung der Estrichplatte

schadlos aufgenommen werden. Über die Anordnung der Fugen ist vom

Bauwerksplaner ein Fugenplan zu erstellen, und als Bestandteil der Leis-

tungsbeschreibung dem Ausführenden vorzulegen.

Randfugen

Randfugen nehmen thermisch bedingte Längenänderungen des Estrichs

und des Bodenbelages auf. Sie vermindern Trittschallübertragung vom

Fußboden auf angrenzende Bauteile.

Randfugen müssen einen Bewegungsraum von mindestens 5 mm ermögli-

chen. Der Randdämmstreifen in der Randfuge darf erst nach Fertigstellung

des Bodenbelages abgeschnitten werden.

Danach sind Randfugen mit dauerelastischem Material zu verschließen.

Estrichmessstelle

Technische Daten Estrichmessstelle

Höhe: 100 mm

Artikel-Nr. 91109

Beispiel:

Fuge
