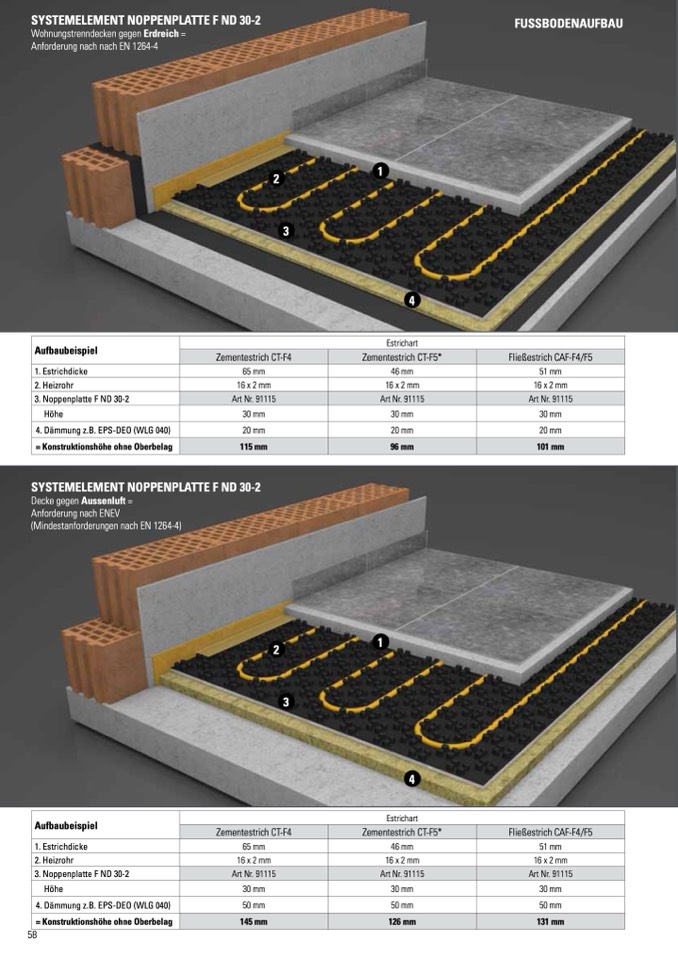

SySTeMeLeMenT nOPPenPLATTe f nd 30-2

Wohnungstrenndecken gegen erdreich =

Anforderung nach nach EN 1264-4

2

3

fUSSBOdenAUfBAU

1

4

Aufbaubeispiel

Estrichart

Zementestrich CT-F4

Zementestrich CT-F5*

Fließestrich CAF-F4/F5

1. Estrichdicke

65 mm

46 mm

51 mm

2. Heizrohr

16 x 2 mm

16 x 2 mm

16 x 2 mm

3. Noppenplatte F ND 30-2

Art Nr. 91115

Art Nr. 91115

Art Nr. 91115

Höhe

30 mm

30 mm

30 mm

4. Dämmung z.B. EPS-DEO (WLG 040)

20 mm

20 mm

20 mm

= konstruktionshöhe ohne Oberbelag

115 mm

96 mm

101 mm

SySTeMeLeMenT nOPPenPLATTe f nd 30-2

Decke gegen Aussenluft =

Anforderung nach ENEV

(Mindestanforderungen nach EN 1264-4)

2

3

1

4

Aufbaubeispiel

Estrichart

58

Zementestrich CT-F4

Art Nr. 91115

Zementestrich CT-F5*

Art Nr. 91115

Fließestrich CAF-F4/F5

1. Estrichdicke

65 mm

46 mm

51 mm

2. Heizrohr

16 x 2 mm

16 x 2 mm

16 x 2 mm

3. Noppenplatte F ND 30-2

Art Nr. 91115

Höhe

30 mm

30 mm

30 mm

4. Dämmung z.B. EPS-DEO (WLG 040)

50 mm

50 mm

50 mm

= konstruktionshöhe ohne Oberbelag

145 mm

126 mm

131 mm
