Aquatherm - Orange System

aquatherm orange system

Merkmale

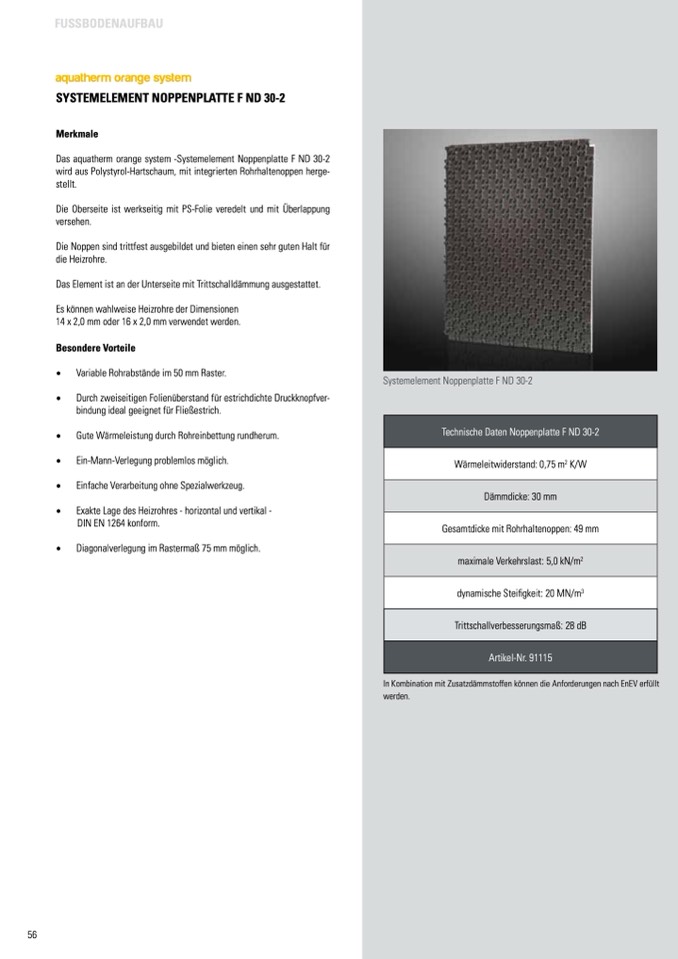

Das aquatherm orange system -Systemelement Noppenplatte F ND 30-2

wird aus Polystyrol-Hartschaum, mit integrierten Rohrhaltenoppen herge-

stellt.

Die Oberseite ist werkseitig mit PS-Folie veredelt und mit Überlappung

versehen.

Die Noppen sind trittfest ausgebildet und bieten einen sehr guten Halt für

die Heizrohre.

Das Element ist an der Unterseite mit Trittschalldämmung ausgestattet.

Es können wahlweise Heizrohre der Dimensionen

14 x 2,0 mm oder 16 x 2,0 mm verwendet werden.

Besondere Vorteile

Variable Rohrabstände im 50 mm Raster.

Durch zweiseitigen Folienüberstand für estrichdichte Druckknopfver-

bindung ideal geeignet für Fließestrich.

Gute Wärmeleistung durch Rohreinbettung rundherum.

Ein-Mann-Verlegung problemlos möglich.

Einfache Verarbeitung ohne Spezialwerkzeug.

Exakte Lage des Heizrohres - horizontal und vertikal -

DIN EN 1264 konform.

Diagonalverlegung im Rastermaß 75 mm möglich.

Systemelement Noppenplatte F ND 30-2

Technische Daten Noppenplatte F ND 30-2

Wärmeleitwiderstand: 0,75 m

K/W

Dämmdicke: 30 mm

Gesamtdicke mit Rohrhaltenoppen: 49 mm

maximale Verkehrslast: 5,0 kN/m

dynamische Steifigkeit: 20 MN/m

Trittschallverbesserungsmaß: 28 dB

Artikel-Nr. 91115

In Kombination mit Zusatzdämmstoffen können die Anforderungen nach EnEV erfüllt

werden.
