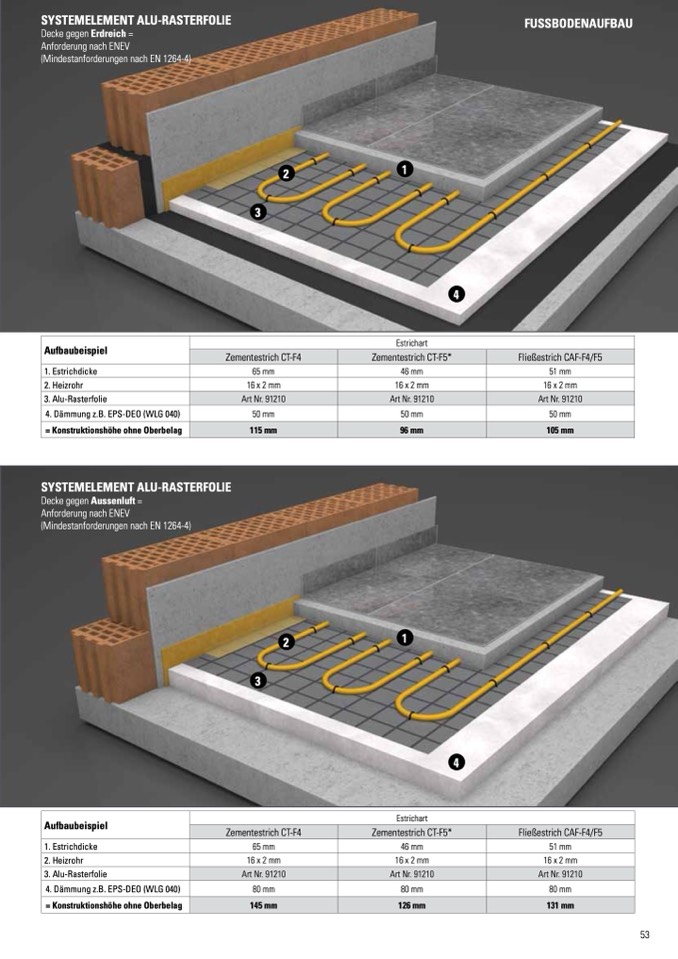

SySTeMeLeMenT ALU-RASTeRfOLie

Decke gegen erdreich =

Anforderung nach ENEV

(Mindestanforderungen nach EN 1264-4)

2

3

fUSSBOdenAUfBAU

1

4

Aufbaubeispiel

Estrichart

Zementestrich CT-F4

Zementestrich CT-F5*

Fließestrich CAF-F4/F5

1. Estrichdicke

65 mm

46 mm

51 mm

2. Heizrohr

16 x 2 mm

16 x 2 mm

16 x 2 mm

3. Alu-Rasterfolie

Art Nr. 91210

Art Nr. 91210

Art Nr. 91210

4. Dämmung z.B. EPS-DEO (WLG 040)

50 mm

50 mm

50 mm

= konstruktionshöhe ohne Oberbelag

115 mm

96 mm

105 mm

SySTeMeLeMenT ALU-RASTeRfOLie

Decke gegen Aussenluft =

Anforderung nach ENEV

(Mindestanforderungen nach EN 1264-4)

2

3

1

4

Aufbaubeispiel

Estrichart

Zementestrich CT-F4

Zementestrich CT-F5*

Fließestrich CAF-F4/F5

1. Estrichdicke

65 mm

46 mm

51 mm

2. Heizrohr

16 x 2 mm

16 x 2 mm

16 x 2 mm

3. Alu-Rasterfolie

Art Nr. 91210

Art Nr. 91210

Art Nr. 91210

4. Dämmung z.B. EPS-DEO (WLG 040)

80 mm

80 mm

80 mm

= konstruktionshöhe ohne Oberbelag

145 mm

126 mm

131 mm
