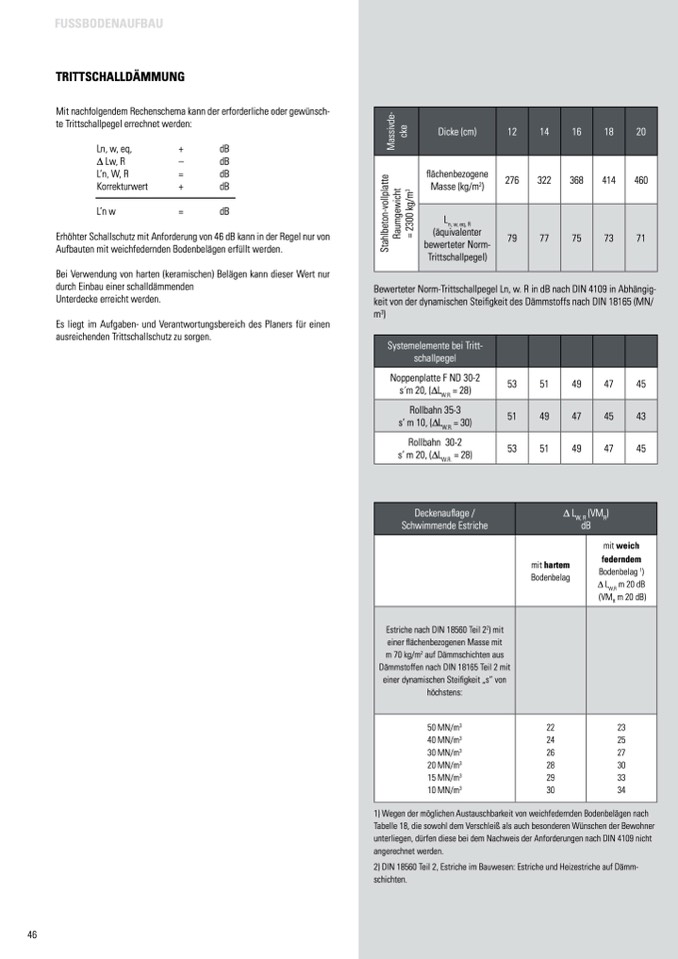

fUSSBOdenAUfBAU
TRiTTScHALLdäMMUnG
Mit nachfolgendem Rechenschema kann der erforderliche oder gewünsch-
te Trittschallpegel errechnet werden:
Ln, w, eq,
Δ Lw, R
L’n, W, R
Korrekturwert
L’nw
+
dB
–
dB
=
dB
+
dB
=
dB
46
Erhöhter Schallschutz mit Anforderung von 46 dB kann in der Regel nur von
Aufbauten mit weichfedernden Bodenbelägen erfüllt werden.
Bei Verwendung von harten (keramischen) Belägen kann dieser Wert nur
durch Einbau einer schalldämmenden
Unterdecke erreicht werden.
Es liegt im Aufgaben- und Verantwortungsbereich des Planers für einen
ausreichenden Trittschallschutz zu sorgen.
Dicke (cm)
12 14
16
18 20
flächenbezogene
Masse (kg/m
2
)
276 322
368 414 460
L
n, w, eq, R
(äquivalenter
bewerteter Norm-
Trittschallpegel)
79 77
75 73 71
Bewerteter Norm-Trittschallpegel Ln, w. R in dB nach DIN 4109 in Abhängig-
keit von der dynamischen Steifigkeit des Dämmstoffs nach DIN 18165 (MN/
m
3
)
Systemelemente bei Tritt-
schallpegel
Noppenplatte F ND 30-2
s ́m 20, (ΔL
W.R.
= 28)
53 51
49 47 45
Rollbahn 35-3
s’ m 10, (ΔL
W.R.
= 30)
51 49
47
45 43
Rollbahn 30-2
s’ m 20, (ΔL
W.R.
= 28)
53 51
49 47 45
Deckenauflage /
Schwimmende Estriche
Δ L
W, R
(VM
R
)
dB
mit hartem
Bodenbelag
mit weich
federndem
Bodenbelag
1
)
Δ L
W,R
m 20 dB
(VM
R
m 20 dB)
Estriche nach DIN 18560 Teil 2
2
) mit
einer flächenbezogenen Masse mit
m 70 kg/m
2
auf Dämmschichten aus
Dämmstoffen nach DIN 18165 Teil 2 mit
einer dynamischen Steifigkeit „s“ von
höchstens:
50 MN/m
3
40 MN/m
3
30 MN/m
3
20 MN/m
3
15 MN/m
3
10 MN/m
3
22
24
26
28
29
30
23
25
27
30
33
34
1) Wegen der möglichen Austauschbarkeit von weichfedernden Bodenbelägen nach
Tabelle 18, die sowohl dem Verschleiß als auch besonderen Wünschen der Bewohner
unterliegen, dürfen diese bei dem Nachweis der Anforderungen nach DIN 4109 nicht
angerechnet werden.
2) DIN 18560 Teil 2, Estriche im Bauwesen: Estriche und Heizestriche auf Dämm-
schichten.
S
t
a
h
l
b
e
t
o
n
-
v
o
l
l
p
l
a
t
t
e
R
a
u
m
g
e
w
i
c
h
t
=
2
3
0
0
k
g
/
m
3
M
a
s
s
i
v
d
e
-
c
k
e
