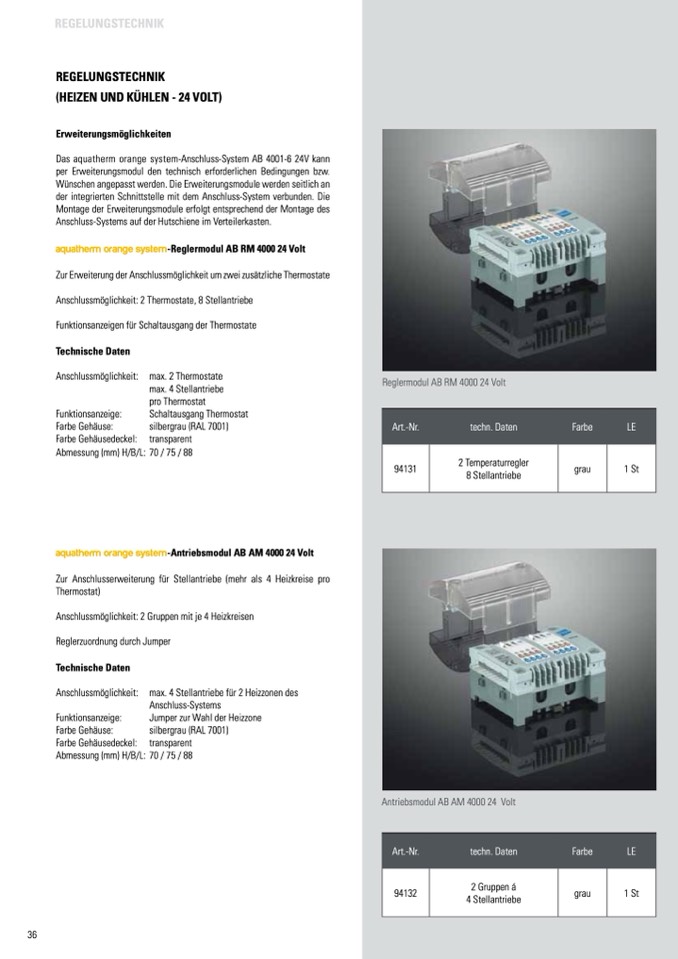

ReGeLUnGSTecHnik

ReGeLUnGSTecHnik

(HeiZen Und küHLen - 24 VOLT)

erweiterungsmöglichkeiten

Das aquatherm orange system-Anschluss-System AB 4001-6 24V kann

per Erweiterungsmodul den technisch erforderlichen Bedingungen bzw.

Wünschen angepasst werden. Die Erweiterungsmodule werden seitlich an

der integrierten Schnittstelle mit dem Anschluss-System verbunden. Die

Montage der Erweiterungsmodule erfolgt entsprechend der Montage des

Anschluss-Systems auf der Hutschiene im Verteilerkasten.

aquatherm orange system-Reglermodul AB RM 4000 24 Volt

Zur Erweiterung der Anschlussmöglichkeit um zwei zusätzliche Thermostate

Anschlussmöglichkeit: 2 Thermostate, 8 Stellantriebe

Funktionsanzeigen für Schaltausgang der Thermostate

Technische daten

Anschlussmöglichkeit: max. 2 Thermostate

max. 4 Stellantriebe

pro Thermostat

Funktionsanzeige:

Schaltausgang Thermostat

Farbe Gehäuse:

silbergrau (RAL 7001)

Farbe Gehäusedeckel: transparent

Abmessung (mm) H/B/L: 70 / 75 / 88

aquatherm orange system-Antriebsmodul AB AM 4000 24 Volt

Zur Anschlusserweiterung für Stellantriebe (mehr als 4 Heizkreise pro

Thermostat)

Anschlussmöglichkeit: 2 Gruppen mit je 4 Heizkreisen

Reglerzuordnung durch Jumper

Technische daten

Anschlussmöglichkeit: max. 4 Stellantriebe f

ür 2 Heizzonen des

Anschluss-Systems

Funktionsanzeige:

Jumper zur Wahl der Heizzone

Farbe Gehäuse:

silbergrau (RAL 7001)

Farbe Gehäusedeckel: transparent

Abmessung (mm) H/B/L: 70 / 75 / 88

Reglermodul AB RM 4000 24 Volt

Art.-Nr.

techn. Daten

Farbe LE

94131

2 Temperaturregler

8 Stellantriebe

grau 1 St

Antriebsmodul AB AM 4000 24 Volt

Art.-Nr.

techn. Daten

Farbe LE

94132

2 Gruppen á

4 Stellantriebe

grau 1 St
