Aquatherm - Orange System

ReGeLUnGSTecHnik

(HeiZen, 24 VOLT-fUnk)

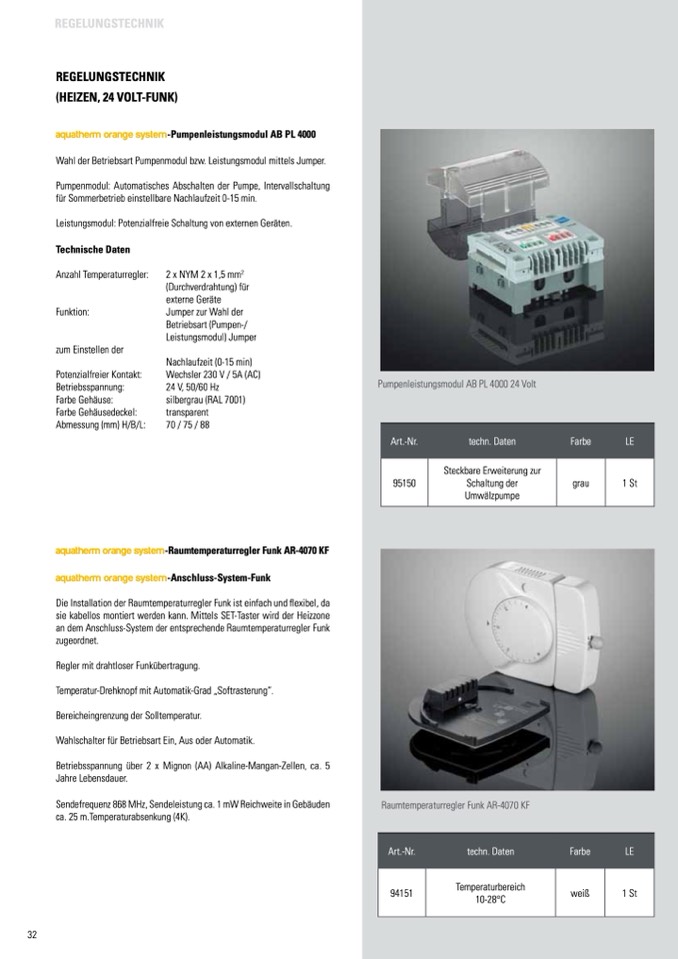

aquatherm orange system-Pumpenleistungsmodul AB PL 4000

Wahl der Betriebsart Pumpenmodul bzw. Leistungsmodul mittels Jumper.

Pumpenmodul: Automatisches Abschalten der Pumpe, Intervallschaltung

für Sommerbetrieb einstellbare Nachlaufzeit 0-15 min.

Leistungsmodul: Potenzialfreie Schaltung von externen Geräten.

Technische daten

Anzahl Temperaturregler:

Funktion:

zum Einstellen der

Potenzialfreier Kontakt:

Betriebsspannung:

Farbe Gehäuse:

Farbe Gehäusedeckel:

Abmessung (mm) H/B/L:

2 x NyM 2 x 1,5 mm

(Durchverdrahtung) für

externe Geräte

Jumper zur Wahl der

Betriebsart (Pumpen-/

Leistungsmodul) Jumper

Nachlaufzeit (0-15 min)

Wechsler 230 V / 5A (AC)

24 V, 50/60 Hz

silbergrau (RAL 7001)

transparent

70 / 75 / 88

aquatherm orange system-Raumtemperaturregler funk AR-4070 kf

aquatherm orange system-Anschluss-System-funk

Die Installation der Raumtemperaturregler Funk ist einfach und flexibel, da

sie kabellos montiert werden kann. Mittels SET-Taster wird der Heizzone

an dem Anschluss-System der entsprechende Raumtemperaturregler Funk

zugeordnet.

Regler mit drahtloser Funkübertragung.

Temperatur-Drehknopf mit Automatik-Grad „Softrasterung“.

Bereicheingrenzung der Solltemperatur.

Wahlschalter für Betriebsart Ein, Aus oder Automatik.

Betriebsspannung über 2 x Mignon (AA) Alkaline-Mangan-Zellen, ca. 5

Jahre Lebensdauer.

Sendefrequenz 868 MHz, Sendeleistung ca. 1 mW Reichweite in Gebäuden

ca. 25 m.Temperaturabsenkung (4K).

Pumpenleistungsmodul AB PL 4000 24 Volt

Art.-Nr.

techn. Daten

Farbe LE

95150

Steckbare Erweiterung zur

Schaltung der

Umwälzpumpe

grau 1 St

Raumtemperaturregler Funk AR-4070 KF

Art.-Nr.

techn. Daten

Farbe LE

94151

Temperaturbereich

10-28°C

weiß 1 St
