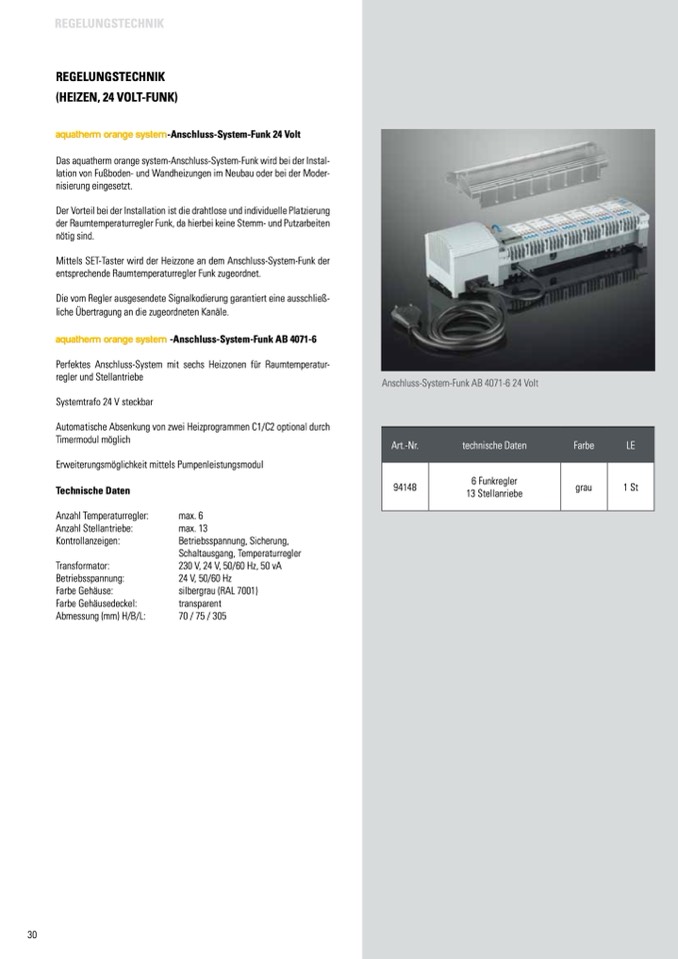

Aquatherm - Orange System

aquatherm orange system-Anschluss-System-funk 24 Volt

Das aquatherm orange system-Anschluss-System-Funk wird bei der Instal-

lation von Fußboden- und Wandheizungen im Neubau oder bei der Moder-

nisierung eingesetzt.

Der Vorteil bei der Installation ist die drahtlose und individuelle Platzierung

der Raumtemperaturregler Funk, da hierbei keine Stemm- und Putzarbeiten

nötig sind.

Mittels SET-Taster wird der Heizzone an dem Anschluss-System-Funk der

entsprechende Raumtemperaturregler Funk zugeordnet.

Die vom Regler ausgesendete Signalkodierung garantiert eine ausschließ-

liche Übertragung an die zugeordneten Kanäle.

aquatherm orange system -Anschluss-System-funk AB 4071-6

Perfektes Anschluss-System mit sechs Heizzonen für Raumtemperatur-

regler und Stellantriebe

Systemtrafo 24 V steckbar

Automatische Absenkung von zwei Heizprogrammen C1/C2 optional durch

Timermodul möglich

Erweiterungsmöglichkeit mittels Pumpenleistungsmodul

Technische daten

Anzahl Temperaturregler:

Anzahl Stellantriebe:

Kontrollanzeigen:

Transformator:

Betriebsspannung:

Farbe Gehäuse:

Farbe Gehäusedeckel:

Abmessung (mm) H/B/L:

max. 6

max. 13

Betriebsspannung, Sicherung,

Schaltausgang, Temperaturregler

230 V, 24 V, 50/60 Hz, 50 vA

24 V, 50/60 Hz

silbergrau (RAL 7001)

transparent

70 / 75 / 305

Anschluss-System-Funk AB 4071-6 24 Volt

Art.-Nr.

technische Daten Farbe LE

94148

6 Funkregler

13 Stellanriebe

grau 1 St
