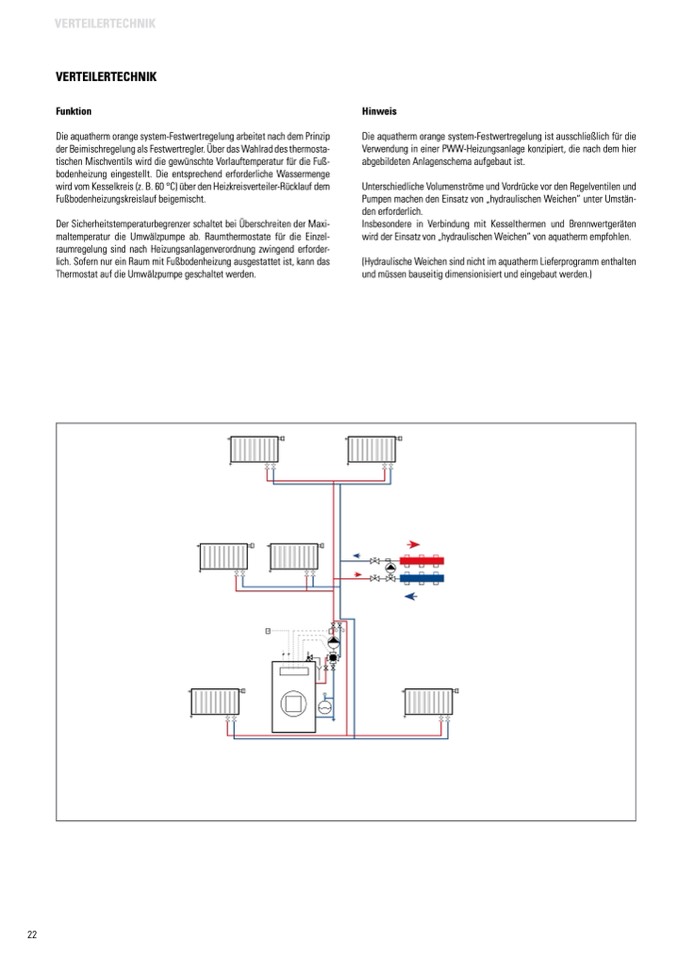

funktion

Die aquatherm orange system-Festwertregelung arbeitet nach dem Prinzip

der Beimischregelung als Festwertregler. Über das Wahlrad des thermosta-

tischen Mischventils wird die gewünschte Vorlauftemperatur für die Fuß-

bodenheizung eingestellt. Die entsprechend erforderliche Wassermenge

wird vom Kesselkreis (z. B. 60 °C) über den Heizkreisverteiler-Rücklauf dem

Fußbodenheizungskreislauf beigemischt.

Der Sicherheitstemperaturbegrenzer schaltet bei Überschreiten der Maxi-

maltemperatur die Umwälzpumpe ab. Raumthermostate für die Einzel-

raumregelung sind nach Heizungsanlagenverordnung zwingend erforder-

lich. Sofern nur ein Raum mit Fußbodenheizung ausgestattet ist, kann das

Thermostat auf die Umwälzpumpe geschaltet werden.

Hinweis

Die aquatherm orange system-Festwertregelung ist ausschließlich für die

Verwendung in einer PWW-Heizungsanlage konzipiert, die nach dem hier

abgebildeten Anlagenschema aufgebaut ist.

Unterschiedliche Volumenströme und Vordrücke vor den Regelventilen und

Pumpen machen den Einsatz von „hydraulischen Weichen“ unter Umstän-

den erforderlich.

Insbesondere in Verbindung mit Kesselthermen und Brennwertgeräten

wird der Einsatz von „hydraulischen Weichen“ von aquatherm empfohlen.

(Hydraulische Weichen sind nicht im aquatherm Lieferprogramm enthalten

und müssen bauseitig dimensionisiert und eingebaut werden.)
