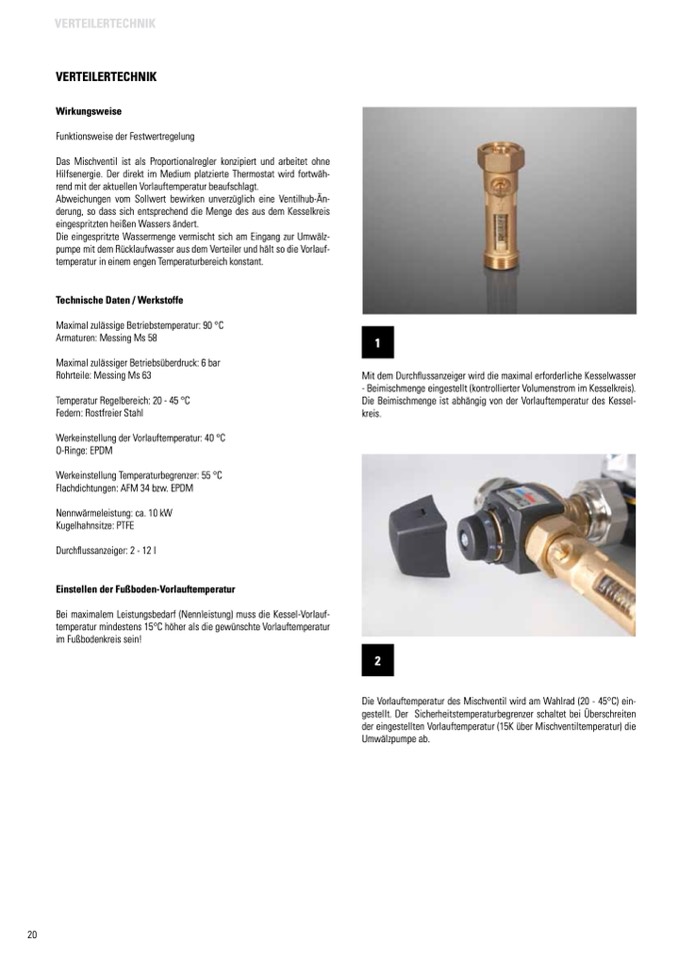

Wirkungsweise

Funktionsweise der Festwertregelung

Das Mischventil ist als Proportionalregler konzipiert und arbeitet ohne

Hilfsenergie. Der direkt im Medium platzierte Thermostat wird fortwäh-

rend mit der aktuellen Vorlauftemperatur beaufschlagt.

Abweichungen vom Sollwert bewirken unverzüglich eine Ventilhub-Än-

derung, so dass sich entsprechend die Menge des aus dem Kesselkreis

eingespritzten heißen Wassers ändert.

Die eingespritzte Wassermenge vermischt sich am Eingang zur Umwälz-

pumpe mit dem Rücklaufwasser aus dem Verteiler und hält so die Vorlauf-

temperatur in einem engen Temperaturbereich konstant.

Technische daten / Werkstoffe

Maximal zulässige Betriebstemperatur: 90 °C

Armaturen: Messing Ms 58

Maximal zulässiger Betriebsüberdruck: 6 bar

Rohrteile: Messing Ms 63

Temperatur Regelbereich: 20 - 45 °C

Federn: Rostfreier Stahl

Werkeinstellung der Vorlauftemperatur: 40 °C

O-Ringe: EPDM

Werkeinstellung Temperaturbegrenzer: 55 °C

Flachdichtungen: AFM 34 bzw. EPDM

Nennwärmeleistung: ca. 10 kW

Kugelhahnsitze: PTFE

Durchflussanzeiger: 2 - 12 l

einstellen der fußboden-Vorlauftemperatur

Bei maximalem Leistungsbedarf (Nennleistung) muss die Kessel-Vorlauf-

temperatur mindestens 15°C höher als die gewünschte Vorlauftemperatur

im Fußbodenkreis sein!

1

Mit dem Durchflussanzeiger wird die maximal erforderliche Kesselwasser

- Beimischmenge eingestellt (kontrollierter Volumenstrom im Kesselkreis).

Die Beimischmenge ist abhängig von der Vorlauftemperatur des Kessel-

kreis.

2

Die Vorlauftemperatur des Mischventil wird am Wahlrad (20 - 45°C) ein-

gestellt. Der Sicherheitstemperaturbegrenzer schaltet bei Überschreiten

der eingestellten Vorlauftemperatur (15K über Mischventiltemperatur) die

Umwälzpumpe ab.
