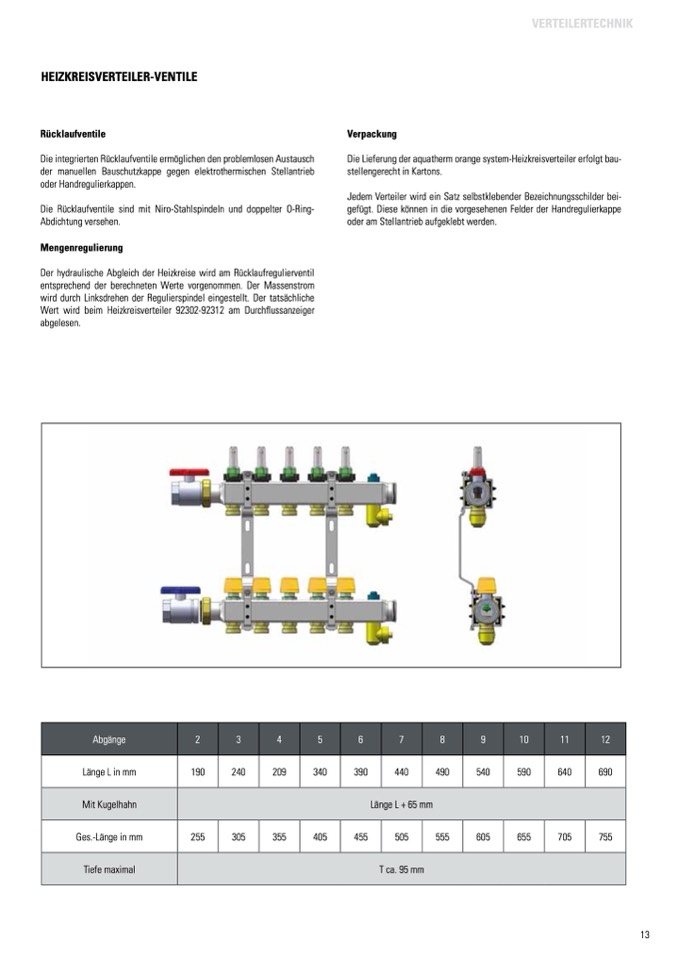

HeiZkReiSVeRTeiLeR-VenTiLe

Rücklaufventile

Die integrierten Rücklaufventile ermöglichen den problemlosen Austausch

der manuellen Bauschutzkappe gegen elektrothermischen Stellantrieb

oder Handregulierkappen.

Die Rücklaufventile sind mit Niro-Stahlspindeln und doppelter O-Ring-

Abdichtung versehen.

Mengenregulierung

Der hydraulische Abgleich der Heizkreise wird am Rücklaufregulierventil

entsprechend der berechneten Werte vorgenommen. Der Massenstrom

wird durch Linksdrehen der Regulierspindel eingestellt. Der tatsächliche

Wert wird beim Heizkreisverteiler 92302-92312 am Durchflussanzeiger

abgelesen.

Verpackung

Die Lieferung der aquatherm orange system-Heizkreisverteiler erfolgt bau-

stellengerecht in Kartons.

Jedem Verteiler wird ein Satz selbstklebender Bezeichnungsschilder bei-

gefügt. Diese können in die vorgesehenen Felder der Handregulierkappe

oder am Stellantrieb aufgeklebt werden.

VeRTeiLeRTecHnik

Abgänge

2 3

4

5 6

7

8 9 10

11

12

Länge L in mm 190 240

209 340 390

440 490 540 590

640 690

Mit Kugelhahn Länge L + 65 mm

Ges.-Länge in mm

255 305

355

405 455

505

555 605 655

705

755

Tiefe maximal T ca. 95 mm
