SOLUZIONE PER OGNI TIPO DI INSTALLAZIONE

Adatto alla ristrutturazione di situazioni abitative,

SOLARdens è installabile sia all'interno sia all'esterno della

casa o ad incasso. SOLARdens è anche "multicircuito" e

"multienergia"; infatti, grazie ai molti accessori, può essere

abbinato ad altri sistemi di generazione termica come

termocamini, stufe e sistemi a biomasse.

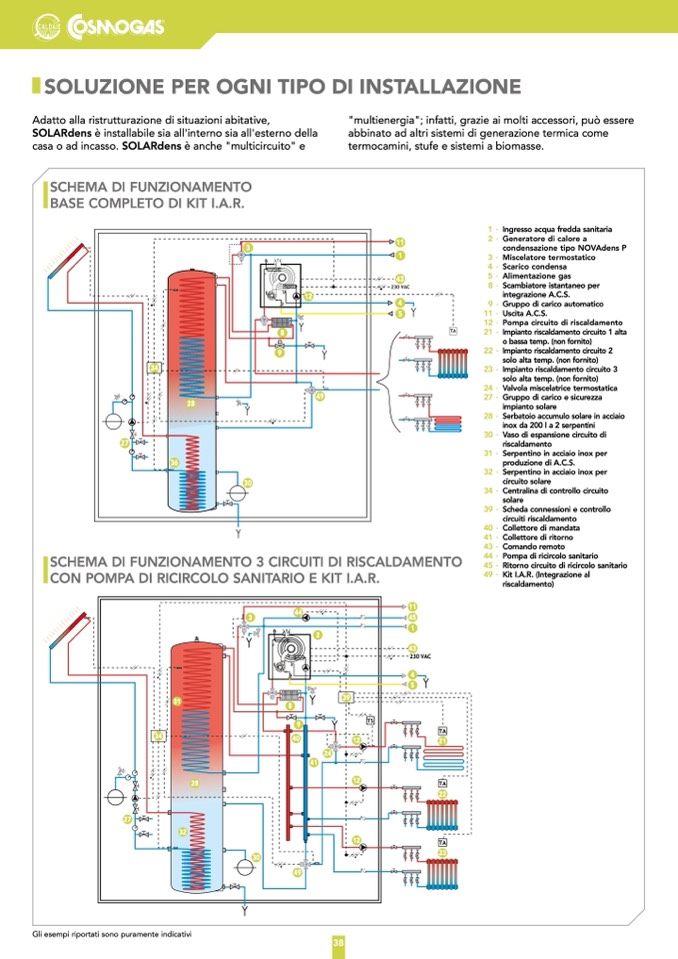

SCHEMA DI FUNZIONAMENTO

BASE COMPLETO DI KIT I.A.R.

34

27

36

28

49

3

11

1

43

4

5

1 · Ingresso acqua fredda sanitaria

2· Generatore di calore a

condensazione tipo NOVAdens P

3 · Miscelatore termostatico

4 · Scarico condensa

5 · Alimentazione gas

8 · Scambiatore istantaneo per

integrazione A.C.S.

9· Gruppo di carico automatico

11· Uscita A.C.S.

12 · Pompa circuito di riscaldamento

21· Impianto riscaldamento circuito 1 alta

o bassa temp. (non fornito)

22 · Impianto riscaldamento circuito 2

solo alta temp. (non fornito)

23 · Impianto riscaldamento circuito 3

solo alta temp. (non fornito)

24 · Valvola miscelatrice termostatica

27· Gruppo di carico e sicurezza

impianto solare

28 · Serbatoio accumulo solare in acciaio

inox da 200 l a 2 serpentini

30 · Vaso di espansione circuito di

riscaldamento

31 · Serpentino in acciaio inox per

produzione di A.C.S.

32 · Serpentino in acciaio inox per

circuito solare

34 · Centralina di controllo circuito

solare

39 · Scheda connessioni e controllo

circuiti riscaldamento

40 · Collettore di mandata

41 · Collettore di ritorno

43 · Comando remoto

44 · Pompa di ricircolo sanitario

45· Ritorno circuito di ricircolo sanitario

49 · Kit I.A.R. (Integrazione al

riscaldamento)

30

SCHEMA DI FUNZIONAMENTO 3 CIRCUITI DI RISCALDAMENTO

CON POMPA DI RICIRCOLO SANITARIO E KIT I.A.R.

Gli esempi riportati sono puramente indicativi

38

27

31

34

32

8

39

TS

8

9

12

11

3

44

45

2

9

40

24

41

1

43

230 VAC

4

5

28

1

2

TA

22

30

49

12

TA

21

12

TA

23
