Sistema di gronda 2

g

d

f

a

c

e

b

A.9.2

A.9.3

29

A

l

t

r

i

d

e

t

t

a

g

l

i

A

.

9

A

.

8

A

.

7

A

.

6

A

.

5

A

.

4

A

.

3

A

.

2

A

.

1

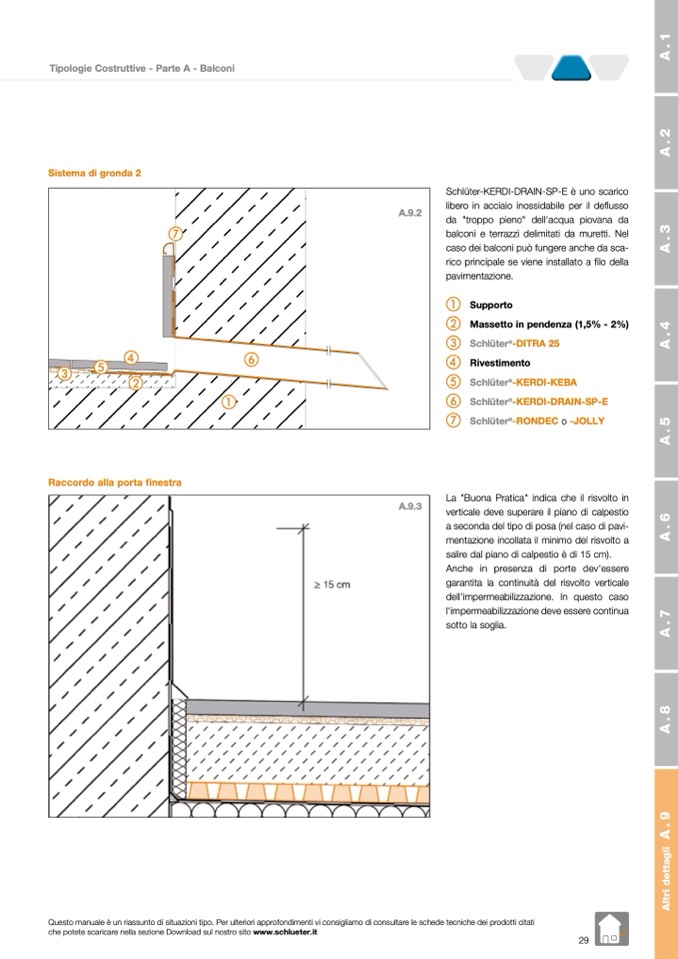

Tipologie Costruttive - Parte A - Balconi

Raccordo alla porta finestra

Schlüter-KERDI-DRAIN-SP-E è uno scarico

libero in acciaio inossidabile per il deflusso

da "troppo pieno" dell'acqua piovana da

balconi e terrazzi delimitati da muretti. Nel

caso dei balconi può fungere anche da sca-

rico principale se viene installato a filo della

pavimentazione.

a Supporto

b Massetto in pendenza (1,5% - 2%)

c Schlüter

®

-DITRA 25

d Rivestimento

e Schlüter

®

-KERDI-KEBA

f Schlüter

®

-KERDI-DRAIN-SP-E

g Schlüter

®

-RONDEC o -JOLLY

La "Buona Pratica" indica che il risvolto in

verticale deve superare il piano di calpestio

a seconda del tipo di posa (nel caso di pavi-

mentazione incollata il minimo del risvolto a

salire dal piano di calpestio è di 15 cm).

Anche in presenza di porte dev'essere

garantita la continuità del risvolto verticale

dell'impermeabilizzazione. In questo caso

l'impermeabilizzazione deve essere continua

sotto la soglia.

Questo manuale è un riassunto di situazioni tipo. Per ulteriori approfondimenti vi consigliamo di consultare le schede tecniche dei prodotti citati

che potete scaricare nella sezione Download sul nostro sito www.schlueter.it
