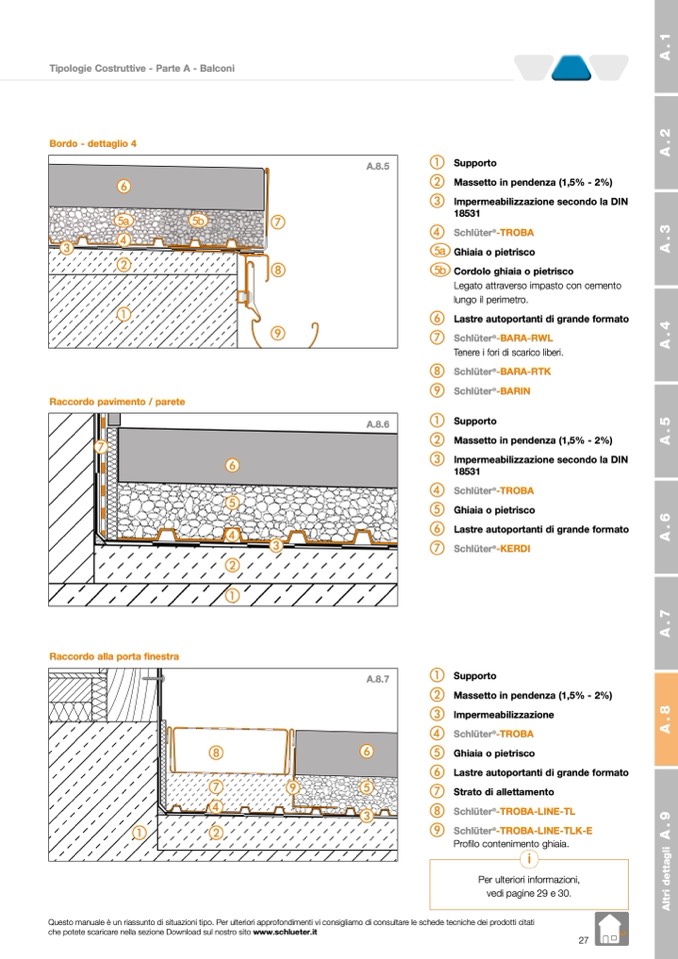

Tipologie Costruttive - Parte A - Balconi

Bordo - dettaglio 4

A.8.5

c

f

a

b

d

b

g

h

i

a

Raccordo pavimento / parete

a Supporto

b Massetto in pendenza (1,5% - 2%)

c Impermeabilizzazione secondo la DIN

18531

d Schlüter

®

-TROBA

a Ghiaia o pietrisco

b Cordolo ghiaia o pietrisco

Legato attraverso impasto con cemento

lungo il perimetro.

f Lastre autoportanti di grande formato

g Schlüter

®

-BARA-RWL

Tenere i fori di scarico liberi.

h Schlüter

®

-BARA-RTK

i Schlüter

®

-BARIN

a Supporto

b Massetto in pendenza (1,5% - 2%)

c Impermeabilizzazione secondo la DIN

18531

d Schlüter

®

-TROBA

e Ghiaia o pietrisco

f Lastre autoportanti di grande formato

g Schlüter

®

-KERDI

a Supporto

b Massetto in pendenza (1,5% - 2%)

c Impermeabilizzazione

d Schlüter

®

-TROBA

e Ghiaia o pietrisco

f Lastre autoportanti di grande formato

g Strato di allettamento

h Schlüter

®

-TROBA-LINE-TL

i Schlüter

®

-TROBA-LINE-TLK-E

Profilo contenimento ghiaia.

i

A.8.6

g

f

e

d

b

c

a

Raccordo alla porta finestra

A.8.7

h

f

g

i

e

a

d

b

c

Per ulteriori informazioni,

vedi pagine 29 e 30.

Questo manuale è un riassunto di situazioni tipo. Per ulteriori approfondimenti vi consigliamo di consultare le schede tecniche dei prodotti citati

che potete scaricare nella sezione Download sul nostro sito www.schlueter.it

27
