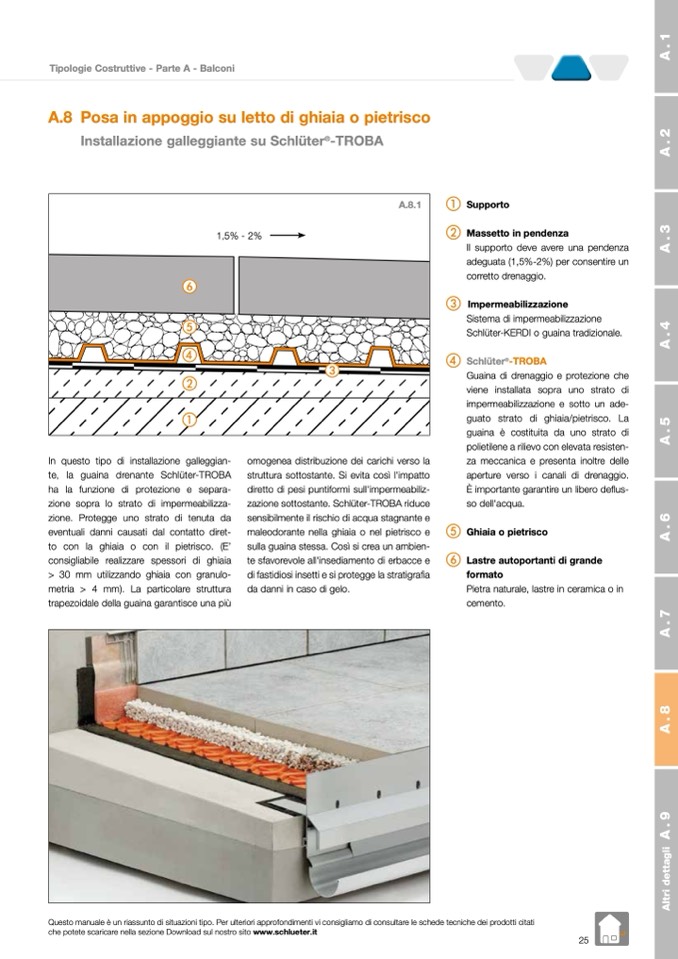

Tipologie Costruttive - Parte A - Balconi

A.8 Posa in appoggio su letto di ghiaia o pietrisco

Installazione galleggiante su Schlüter

®

-TROBA

1,5% - 2%

f

e

d

b

c

A.8.1

a

In questo tipo di installazione galleggian-

te, la guaina drenante Schlüter-TROBA

ha la funzione di protezione e separa-

zione sopra lo strato di impermeabilizza-

zione. Protegge uno strato di tenuta da

eventuali danni causati dal contatto diret-

to con la ghiaia o con il pietrisco. (E’

consigliabile realizzare spessori di ghiaia

> 30 mm utilizzando ghiaia con granulo-

metria > 4 mm). La particolare struttura

trapezoidale della guaina garantisce una più

omogenea distribuzione dei carichi verso la

struttura sottostante. Si evita così l'impatto

diretto di pesi puntiformi sull'impermeabiliz-

zazione sottostante. Schlüter-TROBA riduce

sensibilmente il rischio di acqua stagnante e

maleodorante nella ghiaia o nel pietrisco e

sulla guaina stessa. Così si crea un ambien-

te sfavorevole all'insediamento di erbacce e

di fastidiosi insetti e si protegge la stratigrafia

da danni in caso di gelo.

a Supporto

b Massetto in pendenza

Il supporto deve avere una pendenza

adeguata (1,5%-2%) per consentire un

corretto drenaggio.

c Impermeabilizzazione

Sistema di impermeabilizzazione

Schlüter-KERDI o guaina tradizionale.

d Schlüter

®

-TROBA

Guaina di drenaggio e protezione che

viene installata sopra uno strato di

impermeabilizzazione e sotto un ade-

guato strato di ghiaia/pietrisco. La

guaina è costituita da uno strato di

polietilene a rilievo con elevata resisten-

za meccanica e presenta inoltre delle

aperture verso i canali di drenaggio.

È importante garantire un libero deflus-

so dell'acqua.

e Ghiaia o pietrisco

f Lastre autoportanti di grande

formato

Pietra naturale, lastre in ceramica o in

cemento.

Questo manuale è un riassunto di situazioni tipo. Per ulteriori approfondimenti vi consigliamo di consultare le schede tecniche dei prodotti citati

che potete scaricare nella sezione Download sul nostro sito www.schlueter.it

25
