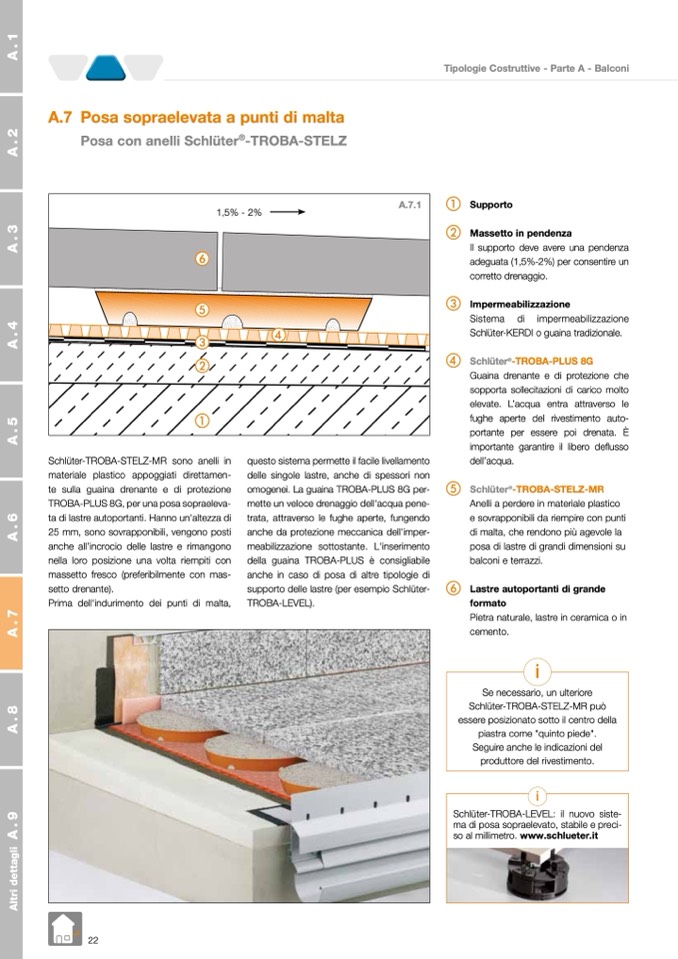

A.7 Posa sopraelevata a punti di malta

Posa con anelli Schlüter

®

-TROBA-STELZ

Tipologie Costruttive - Parte A - Balconi

1,5% - 2%

f

e

A.7.1

d

b

a

c

Schlüter-TROBA-STELZ-MR sono anelli in

materiale plastico appoggiati direttamen-

te sulla guaina drenante e di protezione

TROBA-PLUS 8G, per una posa sopraeleva-

ta di lastre autoportanti. Hanno un'altezza di

25 mm, sono sovrapponibili, vengono posti

anche all’incrocio delle lastre e rimangono

nella loro posizione una volta riempiti con

massetto fresco (preferibilmente con mas-

setto drenante).

Prima dell'indurimento dei punti di malta,

questo sistema permette il facile livellamento

delle singole lastre, anche di spessori non

omogenei. La guaina TROBA-PLUS 8G per-

mette un veloce drenaggio dell'acqua pene-

trata, attraverso le fughe aperte, fungendo

anche da protezione meccanica dell'imper-

meabilizzazione sottostante. L'inserimento

della guaina TROBA-PLUS è consigliabile

anche in caso di posa di altre tipologie di

supporto delle lastre (per esempio Schlüter-

TROBA-LEVEL).

a Supporto

b Massetto in pendenza

Il supporto deve avere una pendenza

adeguata (1,5%-2%) per consentire un

corretto drenaggio.

c Impermeabilizzazione

Sistema di impermeabilizzazione

Schlüter-KERDI o guaina tradizionale.

d Schlüter

®

-TROBA-PLUS 8G

Guaina drenante e di protezione che

sopporta sollecitazioni di carico molto

elevate. L’acqua entra attraverso le

fughe aperte del rivestimento auto-

portante per essere poi drenata. È

importante garantire il libero deflusso

dell’acqua.

e Schlüter

®

-TROBA-STELZ-MR

Anelli a perdere in materiale plastico

e sovrapponibili da riempire con punti

di malta, che rendono più agevole la

posa di lastre di grandi dimensioni su

balconi e terrazzi.

f Lastre autoportanti di grande

formato

Pietra naturale, lastre in ceramica o in

cemento.

i

Se necessario, un ulteriore

Schlüter-TROBA-STELZ-MR può

essere posizionato sotto il centro della

piastra come "quinto piede".

Seguire anche le indicazioni del

produttore del rivestimento.

i

Schlüter-TROBA-LEVEL: il nuovo siste-

ma di posa sopraelevato, stabile e preci-

so al millimetro. www.schlueter.it

22
