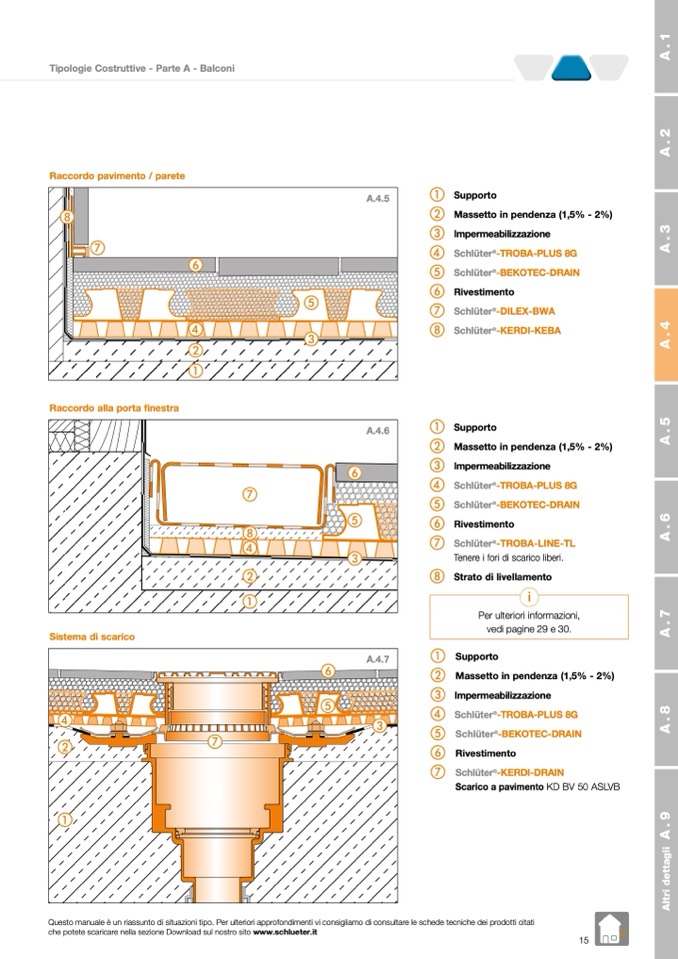

Tipologie Costruttive - Parte A - Balconi

Raccordo pavimento / parete

h

g

Raccordo alla porta finestra

Sistema di scarico

d

b

a

g

f

d

c

b

a

g

h

d

b

a

A.4.6

f

e

c

A.4.7

f

e

c

Questo manuale è un riassunto di situazioni tipo. Per ulteriori approfondimenti vi consigliamo di consultare le schede tecniche dei prodotti citati

che potete scaricare nella sezione Download sul nostro sito www.schlueter.it

15

e

A.4.5

a Supporto

b Massetto in pendenza (1,5% - 2%)

c Impermeabilizzazione

d Schlüter

®

-TROBA-PLUS8G

e Schlüter

®

-BEKOTEC-DRAIN

f Rivestimento

g Schlüter

®

-DILEX-BWA

h Schlüter

®

-KERDI-KEBA

a Supporto

b Massetto in pendenza (1,5% - 2%)

c Impermeabilizzazione

d Schlüter

®

-TROBA-PLUS8G

e Schlüter

®

-BEKOTEC-DRAIN

f Rivestimento

g Schlüter

®

-TROBA-LINE-TL

Tenere i fori di scarico liberi.

h Strato di livellamento

i

Per ulteriori informazioni,

vedi pagine 29 e 30.

a Supporto

b Massetto in pendenza (1,5% - 2%)

c Impermeabilizzazione

d Schlüter

®

-TROBA-PLUS8G

e Schlüter

®

-BEKOTEC-DRAIN

f Rivestimento

g Schlüter

®

-KERDI-DRAIN

Scarico a pavimento KD BV 50 ASLVB
