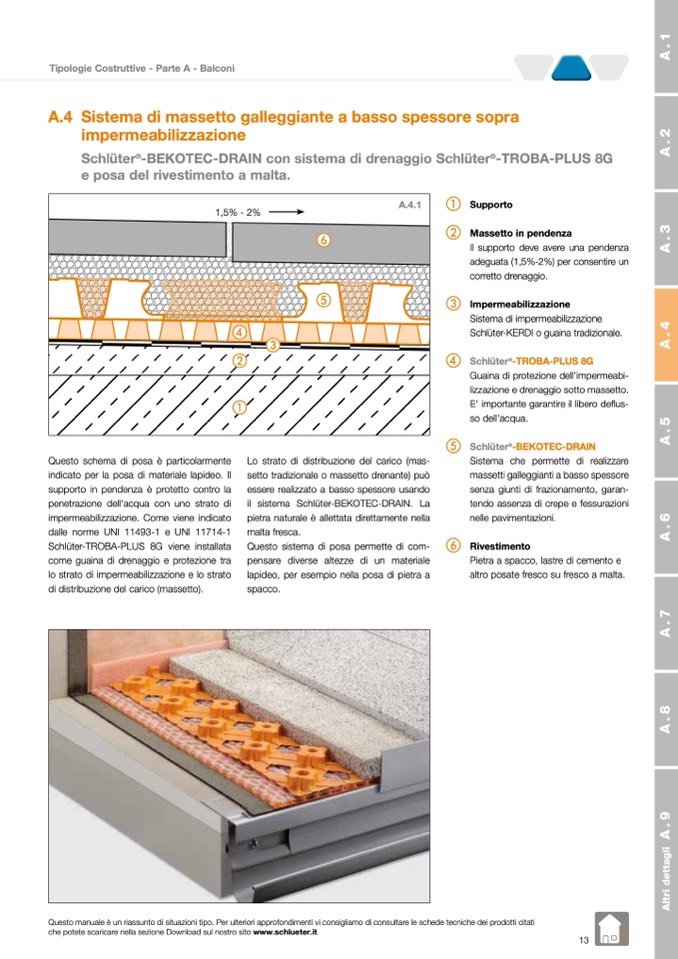

Tipologie Costruttive - Parte A - Balconi
A.4 Sistema di massetto galleggiante a basso spessore sopra
impermeabilizzazione
Schlüter
®
-BEKOTEC-DRAIN con sistema di drenaggio Schlüter
®
-TROBA-PLUS 8G
e posa del rivestimento a malta.
Questo schema di posa è particolarmente
indicato per la posa di materiale lapideo. Il
supporto in pendenza è protetto contro la
penetrazione dell'acqua con uno strato di
impermeabilizzazione. Come viene indicato
dalle norme UNI 11493-1 e UNI 11714-1
Schlüter-TROBA-PLUS 8G viene installata
come guaina di drenaggio e protezione tra
lo strato di impermeabilizzazione e lo strato
di distribuzione del carico (massetto).
Lo strato di distribuzione del carico (mas-
setto tradizionale o massetto drenante) può
essere realizzato a basso spessore usando
il sistema Schlüter-BEKOTEC-DRAIN. La
pietra naturale è allettata direttamente nella
malta fresca.
Questo sistema di posa permette di com-
pensare diverse altezze di un materiale
lapideo, per esempio nella posa di pietra a
spacco.
1,5% - 2%
d
c
b
a
A.4.1
a Supporto
b Massetto in pendenza
Il supporto deve avere una pendenza
adeguata (1,5%-2%) per consentire un
corretto drenaggio.
c Impermeabilizzazione
Sistema di impermeabilizzazione
Schlüter-KERDI o guaina tradizionale.
d Schlüter
®
-TROBA-PLUS 8G
Guaina di protezione dell'impermeabi-
lizzazione e drenaggio sotto massetto.
E' importante garantire il libero deflus-
so dell'acqua.
e Schlüter
®
-BEKOTEC-DRAIN
Sistema che permette di realizzare
massetti galleggianti a basso spessore
senza giunti di frazionamento, garan-
tendo assenza di crepe e fessurazioni
nelle pavimentazioni.
f Rivestimento
Pietra a spacco, lastre di cemento e
altro posate fresco su fresco a malta.
Questo manuale è un riassunto di situazioni tipo. Per ulteriori approfondimenti vi consigliamo di consultare le schede tecniche dei prodotti citati
che potete scaricare nella sezione Download sul nostro sito www.schlueter.it
13
