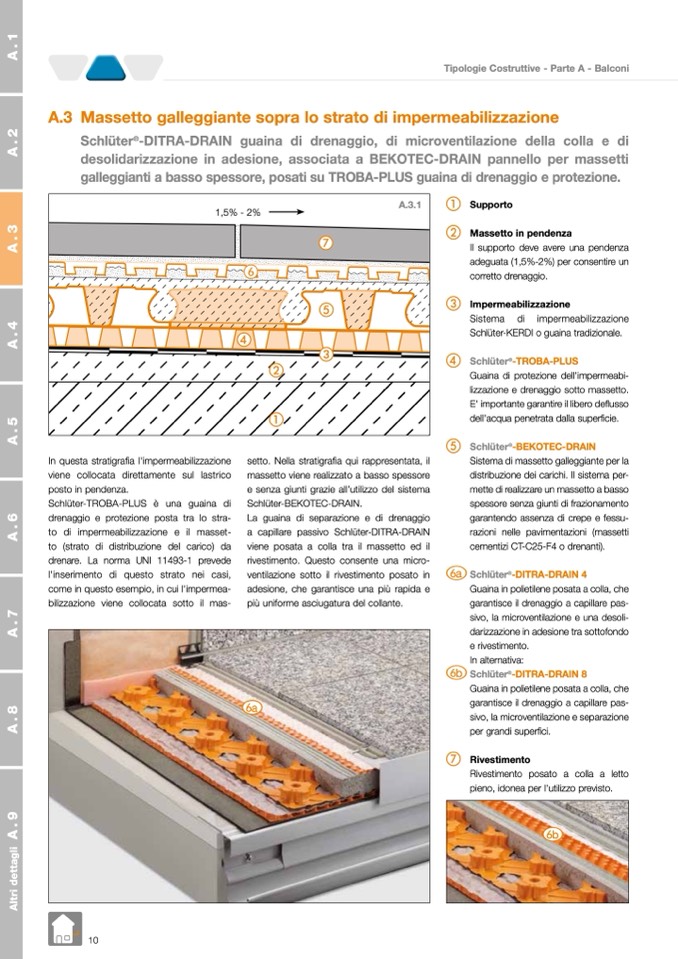

A.3 Massetto galleggiante sopra lo strato di impermeabilizzazione
Schlüter
®
-DITRA-DRAIN guaina di drenaggio, di microventilazione della colla e di
desolidarizzazione in adesione, associata a BEKOTEC-DRAIN pannello per massetti
galleggianti a basso spessore, posati su TROBA-PLUS guaina di drenaggio e protezione.
Tipologie Costruttive - Parte A - Balconi
1,5% - 2%
A.3.1
g
e
d
c
b
a
In questa stratigrafia l'impermeabilizzazione
viene collocata direttamente sul lastrico
posto in pendenza.
Schlüter-TROBA-PLUS è una guaina di
drenaggio e protezione posta tra lo stra-
to di impermeabilizzazione e il masset-
to (strato di distribuzione del carico) da
drenare. La norma UNI 11493-1 prevede
l'inserimento di questo strato nei casi,
come in questo esempio, in cui l'impermea-
bilizzazione viene collocata sotto il mas-
setto. Nella stratigrafia qui rappresentata, il
massetto viene realizzato a basso spessore
e senza giunti grazie all’utilizzo del sistema
Schlüter-BEKOTEC-DRAIN.
La guaina di separazione e di drenaggio
a capillare passivo Schlüter-DITRA-DRAIN
viene posata a colla tra il massetto ed il
rivestimento. Questo consente una micro-
ventilazione sotto il rivestimento posato in
adesione, che garantisce una più rapida e
più uniforme asciugatura del collante.
a Supporto
b Massetto in pendenza
Il supporto deve avere una pendenza
adeguata (1,5%-2%) per consentire un
corretto drenaggio.
c Impermeabilizzazione
Sistema di impermeabilizzazione
Schlüter-KERDI o guaina tradizionale.
d Schlüter
®
-TROBA-PLUS
Guaina di protezione dell'impermeabi-
lizzazione e drenaggio sotto massetto.
E' importante garantire il libero deflusso
dell'acqua penetrata dalla superficie.
e Schlüter
®
-BEKOTEC-DRAIN
Sistema di massetto galleggiante per la
distribuzione dei carichi. Il sistema per-
mette di realizzare un massetto a basso
spessore senza giunti di frazionamento
garantendo assenza di crepe e fessu-
razioni nelle pavimentazioni (massetti
cementizi CT-C25-F4 o drenanti).
a Schlüter
®
-DITRA-DRAIN 4
Guaina in polietilene posata a colla, che
garantisce il drenaggio a capillare pas-
sivo, la microventilazione e una desoli-
darizzazione in adesione tra sottofondo
e rivestimento.
In alternativa:
b Schlüter
®
-DITRA-DRAIN8
Guaina in polietilene posata a colla, che
garantisce il drenaggio a capillare pas-
sivo, la microventilazione e separazione
per grandi superfici.
g Rivestimento
Rivestimento posato a colla a letto
pieno, idonea per l'utilizzo previsto.
