Unità di analisi
analisys Unit
16

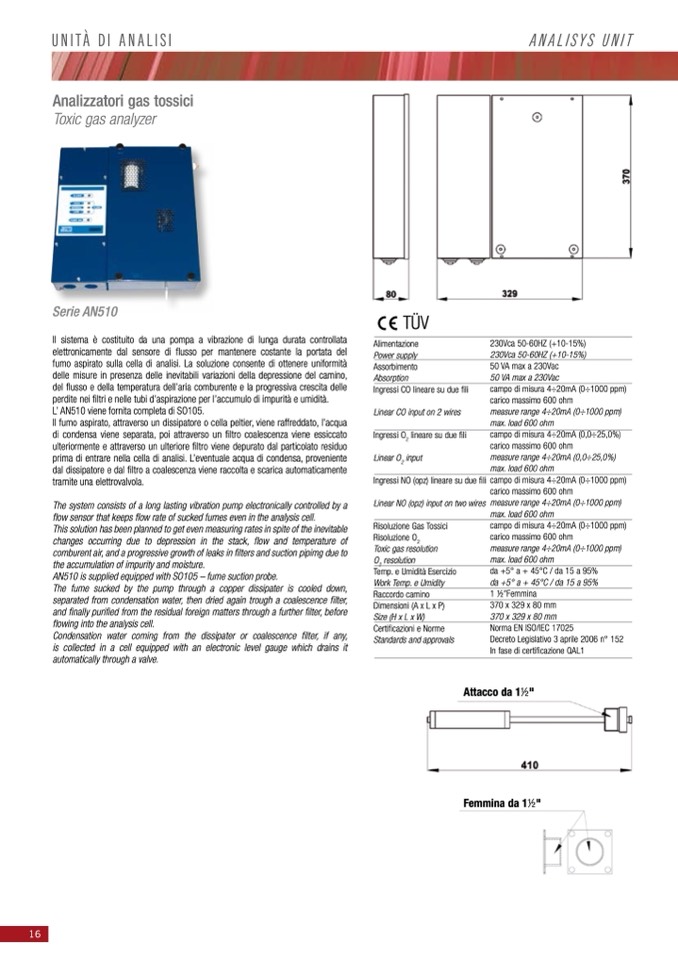

Analizzatori gas tossici
Toxic gas analyzer
Serie AN510
Il sistema è costituito da una pompa a vibrazione di lunga durata controllata
elettronicamente dal sensore di flusso per mantenere costante la portata del
fumo aspirato sulla cella di analisi. La soluzione consente di ottenere uniformità
delle misure in presenza delle inevitabili variazioni della depressione del camino,
del flusso e della temperatura dell’aria comburente e la progressiva crescita delle
perdite nei filtri e nelle tubi d’aspirazione per l’accumulo di impurità e umidità.
L’ AN510 viene fornita completa di SO105.
Il fumo aspirato, attraverso un dissipatore o cella peltier, viene raffreddato, l’acqua
di condensa viene separata, poi attraverso un filtro coalescenza viene essiccato
ulteriormente e attraverso un ulteriore filtro viene depurato dal particolato residuo
prima di entrare nella cella di analisi. L’eventuale acqua di condensa, proveniente
dal dissipatore e dal filtro a coalescenza viene raccolta e scarica automaticamente
tramite una elettrovalvola.
The system consists of a long lasting vibration pump electronically controlled by a
flow sensor that keeps flow rate of sucked fumes even in the analysis cell.
This solution has been planned to get even measuring rates in spite of the inevitable
changes occurring due to depression in the stack, flow and temperature of
comburent air, and a progressive growth of leaks in filters and suction pipimg due to
the accumulation of impurity and moisture.
AN510 is supplied equipped with SO105 – fume suction probe.
The fume sucked by the pump through a copper dissipater is cooled down,
separated from condensation water, then dried again trough a coalescence filter,
and finally purified from the residual foreign matters through a further filter, before
flowing into the analysis cell.
Condensation water coming from the dissipater or coalescence filter, if any,
is collected in a cell equipped with an electronic level gauge which drains it
automatically through a valve.
TÜV
Alimentazione
Power supply
Assorbimento
Absorption
Ingressi CO lineare su due fili
Linear CO input on 2 wires
Ingressi O
2
lineare su due fili
Linear O
2
input
Ingressi NO (opz) lineare su due fili
Linear NO (opz) input on two wires
Risoluzione Gas Tossici
Risoluzione O
2
Toxic gas resolution
O
2
resolution
Temp. e Umidità Esercizio
Work Temp. e Umidity
Raccordo camino
Dimensioni (A x L x P)
Size (H x L x W)
Certificazioni e Norme
Standards and approvals
230Vca 50-60HZ (+10-15%)
230Vca 50-60HZ (+10-15%)
50 VA max a 230Vac
50 VA max a 230Vac
campo di misura 4÷20mA (0÷1000 ppm)
carico massimo 600 ohm
measure range 4÷20mA (0÷1000 ppm)
max. load 600 ohm
campo di misura 4÷20mA (0,0÷25,0%)
carico massimo 600 ohm
measure range 4÷20mA (0,0÷25,0%)
max. load 600 ohm
campo di misura 4÷20mA (0÷1000 ppm)
carico massimo 600 ohm
measure range 4÷20mA (0÷1000 ppm)
max. load 600 ohm
campo di misura 4÷20mA (0÷1000 ppm)
carico massimo 600 ohm
measure range 4÷20mA (0÷1000 ppm)
max. load 600 ohm
da +5° a + 45°C / da 15 a 95%
da +5° a + 45°C / da 15 a 95%
1 1⁄2”Femmina
370 x 329 x 80 mm
370 x 329 x 80 mm
Norma EN ISO/IEC 17025
Decreto Legislativo 3 aprile 2006 n° 152
In fase di certificazione QAL1
attacco da 11⁄2"
Femmina da 11⁄2"
