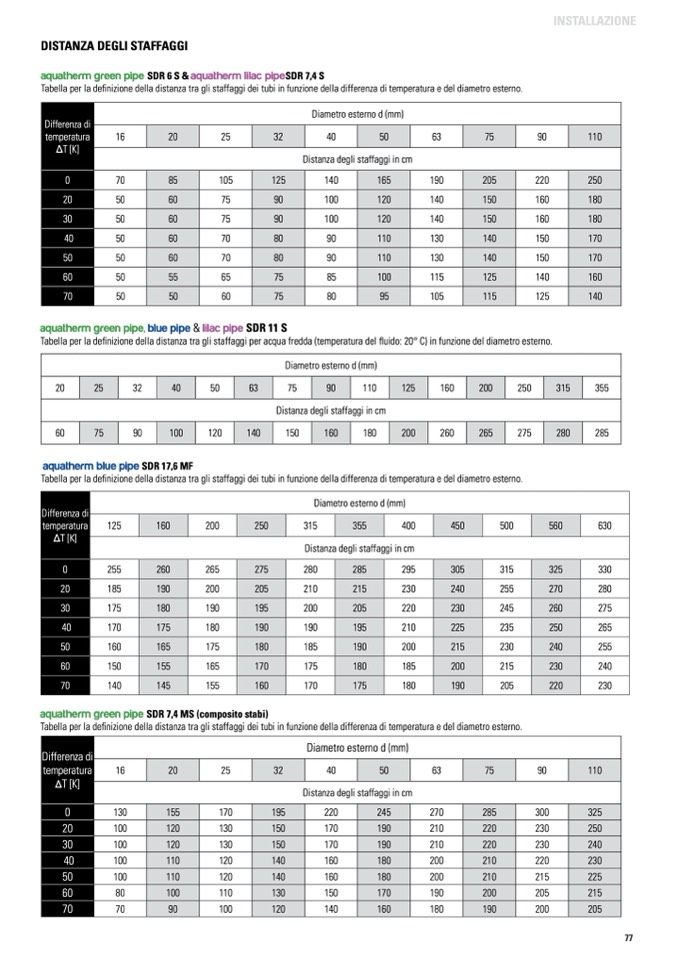

DISTANZA DEGLI STAFFAGGI
aquatherm green pipe SDR 6 S & aquatherm lilac pipeSDR 7,4 S
Tabella per la definizione della distanza tra gli staffaggi dei tubi in funzione della differenza di temperatura e del diametro esterno.
INSTALLAZIONE
Differenza di
temperatura
ΔT [K]
Diametro esterno d (mm)
16
20
25
32
40
50
63
75
90
110
Distanza degli staffaggi in cm
0
70
85
105
125
140
165
190
205
220
250
20
50
60
75
90
100
120
140
150
160
180
30
50
60
75
90
100
120
140
150
160
180
40
50
60
70
80
90
110
130
140
150
170
50
50
60
70
80
90
110
130
140
150
170
60
50
55
65
75
85
100
115
125
140
160
70
50
50
60
75
80
95
105
115
125
140
aquatherm green pipe, blue pipe & lilac pipe SDR 11 S
Tabella per la definizione della distanza tra gli staffaggi per acqua fredda (temperatura del fluido: 20° C) in funzione del diametro esterno.
aquatherm blue pipe SDR 17,6 MF
Tabella per la definizione della distanza tra gli staffaggi dei tubi in funzione della differenza di temperatura e del diametro esterno.
Diametro esterno d (mm)
20
25
32
40
50
63
75
90
110
125
160
200
250
315
355
Distanza degli staffaggi in cm
60
75
90
100
120
140
150
160
180
200
260
265
275
280
285
Differenza di
temperatura
ΔT [K]
Diametro esterno d (mm)
125
160
200
250
315
355
400
450
500
560
630
Distanza degli staffaggi in cm
0
255
260
265
275
280
285
295
305
315
325
330
20
185
190
200
205
210
215
230
240
255
270
280
30
175
180
190
195
200
205
220
230
245
260
275
40
170
175
180
190
190
195
210
225
235
250
265
50
160
165
175
180
185
190
200
215
230
240
255
60
150
155
165
170
175
180
185
200
215
230
240
70
140
145
155
160
170
175
180
190
205
220
230
aquatherm green pipe SDR 7,4 MS (composito stabi)
Tabella per la definizione della distanza tra gli staffaggi dei tubi in funzione della differenza di temperatura e del diametro esterno.
Differenza di
temperatura
ΔT [K]
Diametro esterno d (mm)
16
20
25
32
40
50
63
75
90
110
Distanza degli staffaggi in cm
0
130
155
170
195
220
245
270
285
300
325
20
100
120
130
150
170
190
210
220
230
250
30
100
120
130
150
170
190
210
220
230
240
40
100
110
120
140
160
180
200
210
220
230
50
100
110
120
140
160
180
200
210
215
225
60
80
100
110
130
150
170
190
200
205
215
70
70
90
100
120
140
160
180
190
200
205
