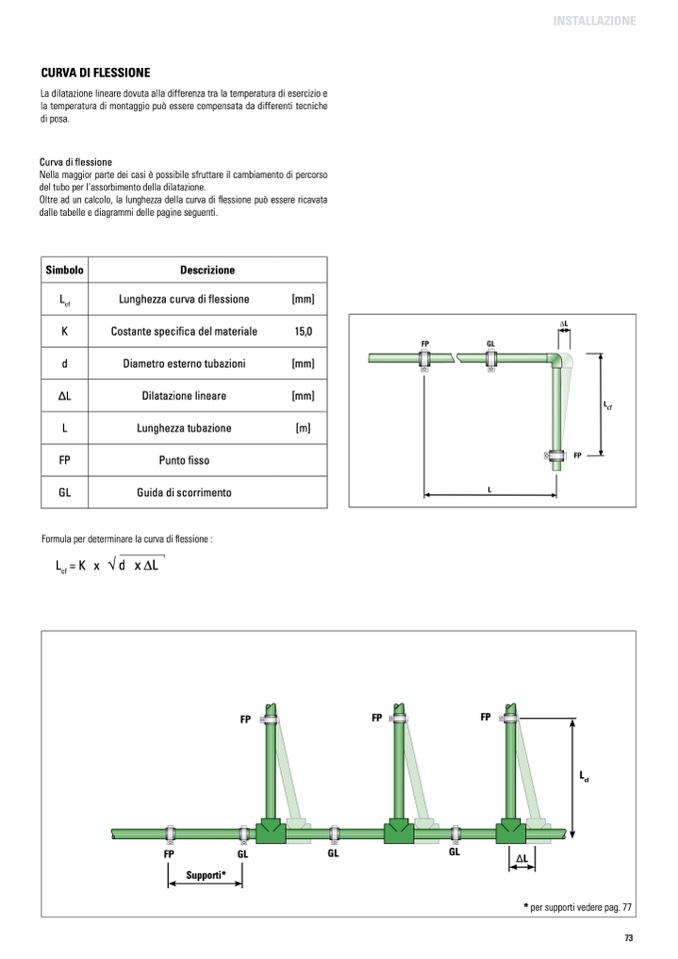

CURVA DI FLESSIONE
La dilatazione lineare dovuta alla differenza tra la temperatura di esercizio e
la temperatura di montaggio può essere compensata da differenti tecniche
di posa.
Curva di flessione
Nella maggior parte dei casi è possibile sfruttare il cambiamento di percorso
del tubo per l’assorbimento della dilatazione.
Oltre ad un calcolo, la lunghezza della curva di flessione può essere ricavata
dalle tabelle e diagrammi delle pagine seguenti.
Simbolo
L
cf
K
d
ΔL
L
FP
GL
Descrizione
Lunghezza curva di flessione
[mm]
Costante specifica del materiale
15,0
Diametro esterno tubazioni
[mm]
Formula per determinare la curva di flessione :
L
cf
= K x √ d x ∆L
Dilatazione lineare
Lunghezza tubazione
Punto fisso
Guida di scorrimento
[mm]
[m]
cf
FP
FP
FP
FP
GL
GL
Supporti*
GL
L
cf
* per supporti vedere pag. 77
