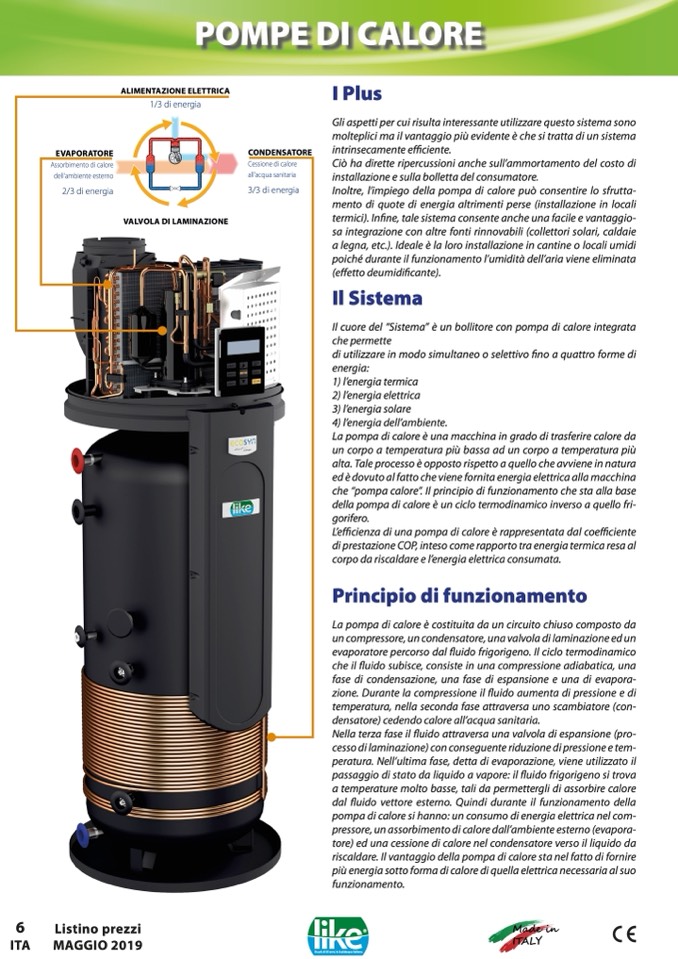

POMPE DI CALORE
EVAPORATORE
Assorbimento di calore
dell’ambiente esterno
2/3 di energia
ALIMENTAZIONE ELETTRICA
1/3 di energia
VALVOLA DI LAMINAZIONE
CONDENSATORE
Cessione di calore
all’acqua sanitaria
3/3 di energia
I Plus
Gli aspetti per cui risulta interessante utilizzare questo sistema sono
molteplici ma il vantaggio più evidente è che si tratta di un sistema
intrinsecamente efficiente.
Ciò ha dirette ripercussioni anche sull’ammortamento del costo di
installazione e sulla bolletta del consumatore.
Inoltre, l’impiego della pompa di calore può consentire lo sfrutta-
mento di quote di energia altrimenti perse (installazione in locali
termici). Infine, tale sistema consente anche una facile e vantaggio-
sa integrazione con altre fonti rinnovabili (collettori solari, caldaie
a legna, etc.). Ideale è la loro installazione in cantine o locali umidi
poiché durante il funzionamento l’umidità dell’aria viene eliminata
(effetto deumidificante).
Il Sistema
Il cuore del “Sistema” è un bollitore con pompa di calore integrata
che permette
di utilizzare in modo simultaneo o selettivo fino a quattro forme di
energia:
1) l’energia termica
2) l’energia elettrica
3) l’energia solare
4) l’energia dell’ambiente.
La pompa di calore è una macchina in grado di trasferire calore da
un corpo a temperatura più bassa ad un corpo a temperatura più
alta. Tale processo è opposto rispetto a quello che avviene in natura
ed è dovuto al fatto che viene fornita energia elettrica alla macchina
che “pompa calore”. Il principio di funzionamento che sta alla base
della pompa di calore è un ciclo termodinamico inverso a quello fri-
gorifero.
L’efficienza di una pompa di calore è rappresentata dal coefficiente
di prestazione COP, inteso come rapporto tra energia termica resa al
corpo da riscaldare e l’energia elettrica consumata.
Principio di funzionamento
La pompa di calore è costituita da un circuito chiuso composto da
un compressore, un condensatore, una valvola di laminazione ed un
evaporatore percorso dal fluido frigorigeno. Il ciclo termodinamico
che il fluido subisce, consiste in una compressione adiabatica, una
fase di condensazione, una fase di espansione e una di evapora-
zione. Durante la compressione il fluido aumenta di pressione e di
temperatura, nella seconda fase attraversa uno scambiatore (con-
densatore) cedendo calore all’acqua sanitaria.
Nella terza fase il fluido attraversa una valvola di espansione (pro-
cesso di laminazione) con conseguente riduzione di pressione e tem-
peratura. Nell’ultima fase, detta di evaporazione, viene utilizzato il
passaggio di stato da liquido a vapore: il fluido frigorigeno si trova
a temperature molto basse, tali da permettergli di assorbire calore
dal fluido vettore esterno. Quindi durante il funzionamento della
pompa di calore si hanno: un consumo di energia elettrica nel com-
pressore, un assorbimento di calore dall’ambiente esterno (evapora-
tore) ed una cessione di calore nel condensatore verso il liquido da
riscaldare. Il vantaggio della pompa di calore sta nel fatto di fornire
più energia sotto forma di calore di quella elettrica necessaria al suo
funzionamento.
®
