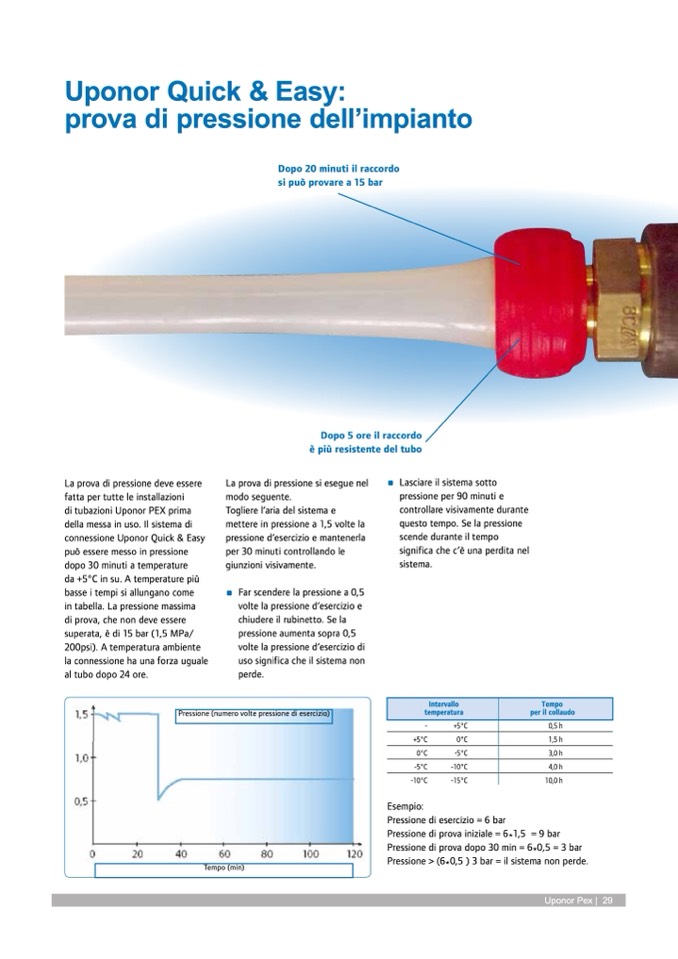

Uponor Quick & Easy:
prova di pressione dell’impianto
La prova di pressione deve essere
fatta per tutte le installazioni
di tubazioni Uponor PEX prima
della messa in uso. Il sistema di
connessione Uponor Quick & Easy
può essere messo in pressione
dopo 30 minuti a temperature
da +5°C in su. A temperature più
basse i tempi si allungano come
in tabella. La pressione massima
di prova, che non deve essere
superata, è di 15 bar (1,5 MPa/
200psi). A temperatura ambiente
la connessione ha una forza uguale
al tubo dopo 24 ore.
La prova di pressione si esegue nel
modo seguente.
Togliere l’aria del sistema e
mettere in pressione a 1,5 volte la
pressione d’esercizio e mantenerla
per 30 minuti controllando le
giunzioni visivamente.
Far scendere la pressione a 0,5
volte la pressione d’esercizio e
chiudere il rubinetto. Se la
pressione aumenta sopra 0,5
volte la pressione d’esercizio di
uso significa che il sistema non
perde.
Lasciare il sistema sotto
pressione per 90 minuti e
controllare visivamente durante
questo tempo. Se la pressione
scende durante il tempo
significa che c’è una perdita nel
sistema.
Dopo 20 minuti il raccordo
si può provare a 15 bar
Dopo 5 ore il raccordo
è più resistente del tubo
Intervallo
temperatura
Tempo
per il collaudo
Pressione (numero volte pressione di esercizio)
Tempo (min)
-
+5°C
0°C
-5°C
-10°C
Esempio:
Pressione
Pressione
Pressione
Pressione
+5°C
0°C
-5°C
-10°C
-15°C
0,5 h
1,5 h
3,0 h
4,0 h
10,0 h
di esercizio = 6 bar
di prova iniziale = 6*1,5 = 9 bar
di prova dopo 30 min = 6*0,5 = 3 bar
> (6*0,5 ) 3 bar = il sistema non perde.
Uponor Pex | 29
