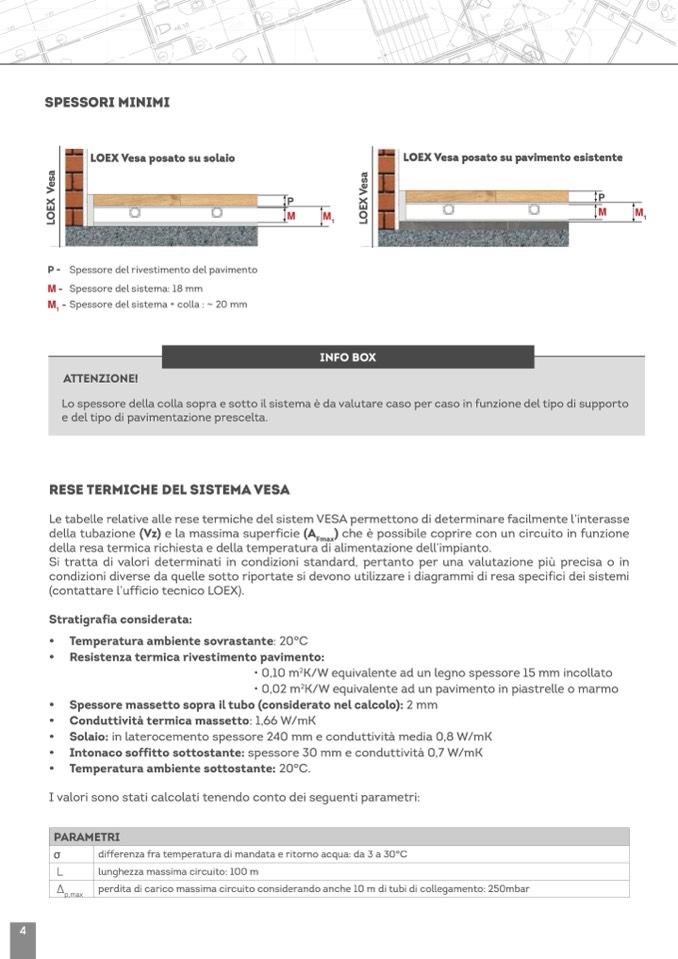

SPESSORI MINIMI

LOEX Vesa posato su solaio

P - Spessore del rivestimento del pavimento

M- Spessoredelsistema:18mm

M

1

- Spessore del sistema + colla : ~ 20 mm

ATTENZIONE!

LOEX Vesa posato su pavimento esistente

P

P

L

O

E

X

V

e

s

a

L

O

E

X

V

e

s

a

M

M

1

INFO BOX

M

M

1

Lo spessore della colla sopra e sotto il sistema è da valutare caso per caso in funzione del tipo di supporto

e del tipo di pavimentazione prescelta.

RESE TERMICHE DEL SISTEMA VESA

Le tabelle relative alle rese termiche del sistem VESA permettono di determinare facilmente l’interasse

della tubazione (Vz) e la massima superficie (A

Fmax

) che è possibile coprire con un circuito in funzione

della resa termica richiesta e della temperatura di alimentazione dell’impianto.

Si tratta di valori determinati in condizioni standard, pertanto per una valutazione più precisa o in

condizioni diverse da quelle sotto riportate si devono utilizzare i diagrammi di resa specifici dei sistemi

(contattare l’ufficio tecnico LOEX).

Stratigrafia considerata:

• Temperatura ambiente sovrastante: 20°C

• Resistenza termica rivestimento pavimento:

• 0,10 m

2

K/W equivalente ad un legno spessore 15 mm incollato

• 0,02 m

2

K/W equivalente ad un pavimento in piastrelle o marmo

• Spessore massetto sopra il tubo (considerato nel calcolo): 2 mm

• Conduttività termica massetto: 1,66 W/mK

• Solaio: in laterocemento spessore 240 mm e conduttività media 0,8 W/mK

• Intonaco soffitto sottostante: spessore 30 mm e conduttività 0,7 W/mK

• Temperatura ambiente sottostante: 20°C.

I valori sono stati calcolati tenendo conto dei seguenti parametri:

PARAMETRI

σ

differenza fra temperatura di mandata e ritorno acqua: da 3 a 30°C

L

lunghezza massima circuito: 100 m

∆

p,max

perdita di carico massima circuito considerando anche 10 m di tubi di collegamento: 250mbar
