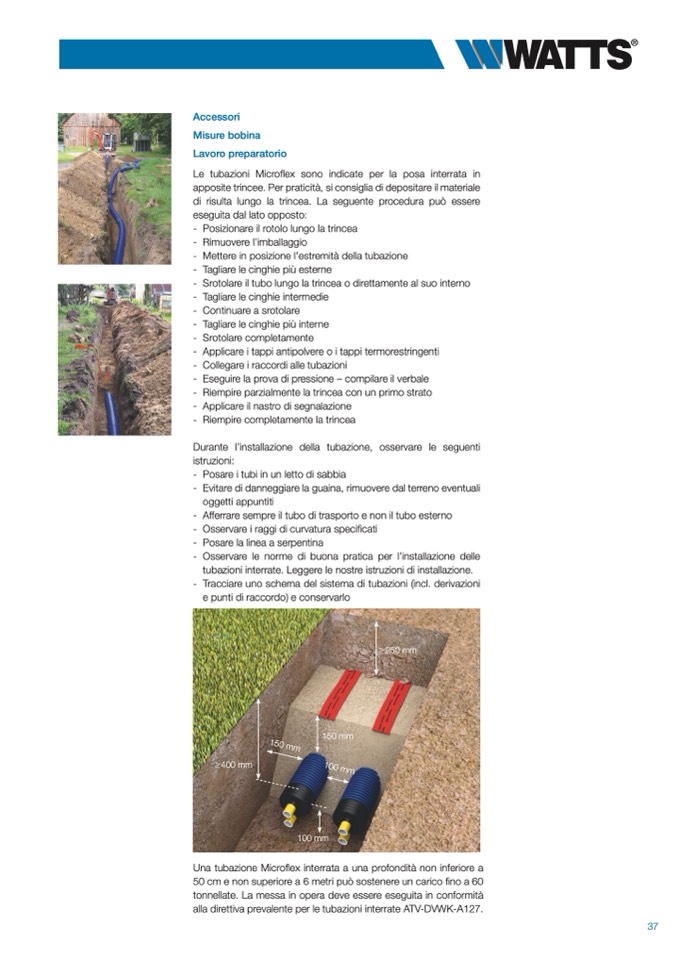

Accessori

Misure bobina

Lavoro preparatorio

Le tubazioni Microflex sono indicate per la posa interrata in

apposite trincee. Per praticità, si consiglia di depositare il materiale

di risulta lungo la trincea. La seguente procedura può essere

eseguita dal lato opposto:

- Posizionare il rotolo lungo la trincea

- Rimuovere l’imballaggio

- Mettere in posizione l’estremità della tubazione

- Tagliare le cinghie più esterne

- Srotolare il tubo lungo la trincea o direttamente al suo interno

- Tagliare le cinghie intermedie

- Continuare a srotolare

- Tagliare le cinghie più interne

- Srotolare completamente

- Applicare i tappi antipolvere o i tappi termorestringenti

- Collegare i raccordi alle tubazioni

- Eseguire la prova di pressione – compilare il verbale

- Riempire parzialmente la trincea con un primo strato

- Applicare il nastro di segnalazione

- Riempire completamente la trincea

Durante l’installazione della tubazione, osservare le seguenti

istruzioni:

- Posare i tubi in un letto di sabbia

- Evitare di danneggiare la guaina, rimuovere dal terreno eventuali

oggetti appuntiti

- Afferrare sempre il tubo di trasporto e non il tubo esterno

- Osservare i raggi di curvatura specificati

- Posare la linea a serpentina

- Osservare le norme di buona pratica per l’installazione delle

tubazioni interrate. Leggere le nostre istruzioni di installazione.

- Tracciare uno schema del sistema di tubazioni (incl. derivazioni

e punti di raccordo) e conservarlo

Watts Water Technologies, Inc.

250 mm

400 mm

150 mm

100 mm

Una tubazione Microflex interrata a una profondità non inferiore a

50 cm e non superiore a 6 metri può sostenere un carico fino a 60

tonnellate. La messa in opera deve essere eseguita in conformità

alla direttiva prevalente per le tubazioni interrate ATV-DVWK-A127.

37

150 mm

100 mm
