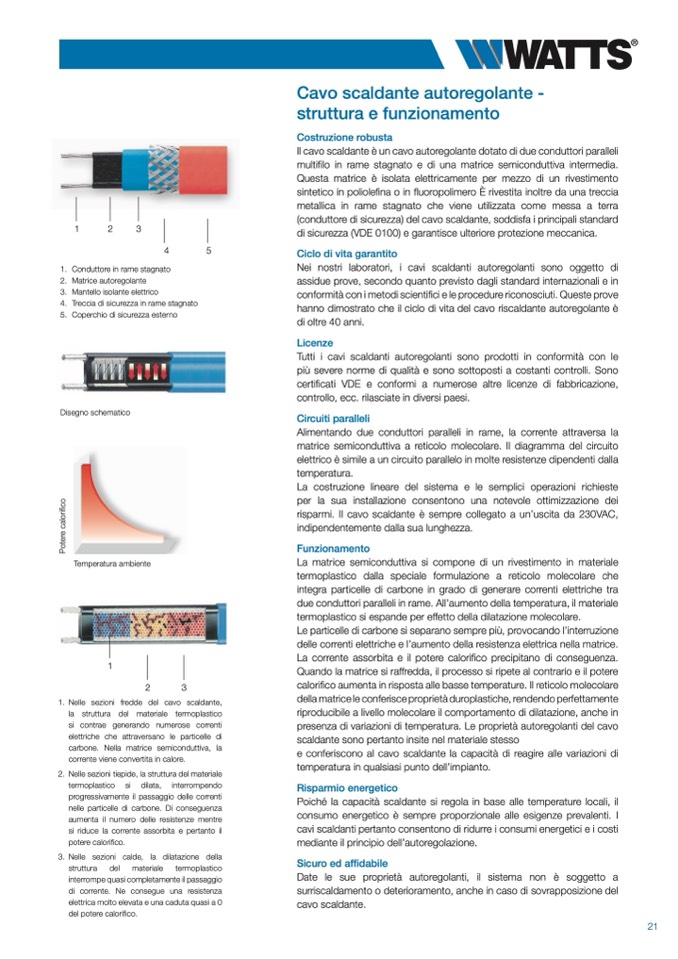

struttura e funzionamento
Costruzione robusta
Il cavo scaldante è un cavo autoregolante dotato di due conduttori paralleli
multifilo in rame stagnato e di una matrice semiconduttiva intermedia.
Questa matrice è isolata elettricamente per mezzo di un rivestimento
sintetico in poliolefina o in fluoropolimero È rivestita inoltre da una treccia
metallica in rame stagnato che viene utilizzata come messa a terra
(conduttore di sicurezza) del cavo scaldante, soddisfa i principali standard
di sicurezza (VDE 0100) e garantisce ulteriore protezione meccanica.
Ciclo di vita garantito
Nei nostri laboratori, i cavi scaldanti autoregolanti sono oggetto di
assidue prove, secondo quanto previsto dagli standard internazionali e in
conformità con i metodi scientifici e le procedure riconosciuti. Queste prove
hanno dimostrato che il ciclo di vita del cavo riscaldante autoregolante è
di oltre 40 anni.
Licenze
Tutti i cavi scaldanti autoregolanti sono prodotti in conformità con le
più severe norme di qualità e sono sottoposti a costanti controlli. Sono
certificati VDE e conformi a numerose altre licenze di fabbricazione,
controllo, ecc. rilasciate in diversi paesi.
Circuiti paralleli
Alimentando due conduttori paralleli in rame, la corrente attraversa la
matrice semiconduttiva a reticolo molecolare. Il diagramma del circuito
elettrico è simile a un circuito parallelo in molte resistenze dipendenti dalla
temperatura.
La costruzione lineare del sistema e le semplici operazioni richieste
per la sua installazione consentono una notevole ottimizzazione dei
risparmi. Il cavo scaldante è sempre collegato a un’uscita da 230VAC,
indipendentemente dalla sua lunghezza.
Funzionamento
La matrice semiconduttiva si compone di un rivestimento in materiale
termoplastico dalla speciale formulazione a reticolo molecolare che
integra particelle di carbone in grado di generare correnti elettriche tra
due conduttori paralleli in rame. All’aumento della temperatura, il materiale
termoplastico si espande per effetto della dilatazione molecolare.
Le particelle di carbone si separano sempre più, provocando l’interruzione
delle correnti elettriche e l’aumento della resistenza elettrica nella matrice.
La corrente assorbita e il potere calorifico precipitano di conseguenza.
Quando la matrice si raffredda, il processo si ripete al contrario e il potere
calorifico aumenta in risposta alle basse temperature. Il reticolo molecolare
della matrice le conferisce proprietà duroplastiche, rendendo perfettamente
riproducibile a livello molecolare il comportamento di dilatazione, anche in
presenza di variazioni di temperatura. Le proprietà autoregolanti del cavo
scaldante sono pertanto insite nel materiale stesso
e conferiscono al cavo scaldante la capacità di reagire alle variazioni di
temperatura in qualsiasi punto dell’impianto.
Risparmio energetico
Poiché la capacità scaldante si regola in base alle temperature locali, il
consumo energetico è sempre proporzionale alle esigenze prevalenti. I
cavi scaldanti pertanto consentono di ridurre i consumi energetici e i costi
mediante il principio dell’autoregolazione.
Sicuro ed affidabile
Date le sue proprietà autoregolanti, il sistema non è soggetto a
surriscaldamento o deterioramento, anche in caso di sovrapposizione del
cavo scaldante.
1. Conduttore in rame stagnato
2. Matrice autoregolante
3. Mantello isolante elettrico
4. Treccia di sicurezza in rame stagnato
5. Coperchio di sicurezza esterno
Disegno schematico
4
5
Cavo scaldante autoregolante -
Temperatura ambiente
1
2
3
1. Nelle sezioni fredde del cavo scaldante,
la struttura del materiale termoplastico
si contrae generando numerose correnti
elettriche che attraversano le particelle di
carbone. Nella matrice semiconduttiva, la
corrente viene convertita in calore.
2. Nelle sezioni tiepide, la struttura del materiale
termoplastico si dilata, interrompendo
progressivamente il passaggio delle correnti
nelle particelle di carbone. Di conseguenza
aumenta il numero delle resistenze mentre
si riduce la corrente assorbita e pertanto il
potere calorifico.
3. Nelle sezioni calde, la dilatazione della
struttura
del
materiale
termoplastico
interrompe quasi completamente il passaggio
di corrente. Ne consegue una resistenza
elettrica molto elevata e una caduta quasi a 0
del potere calorifico.
