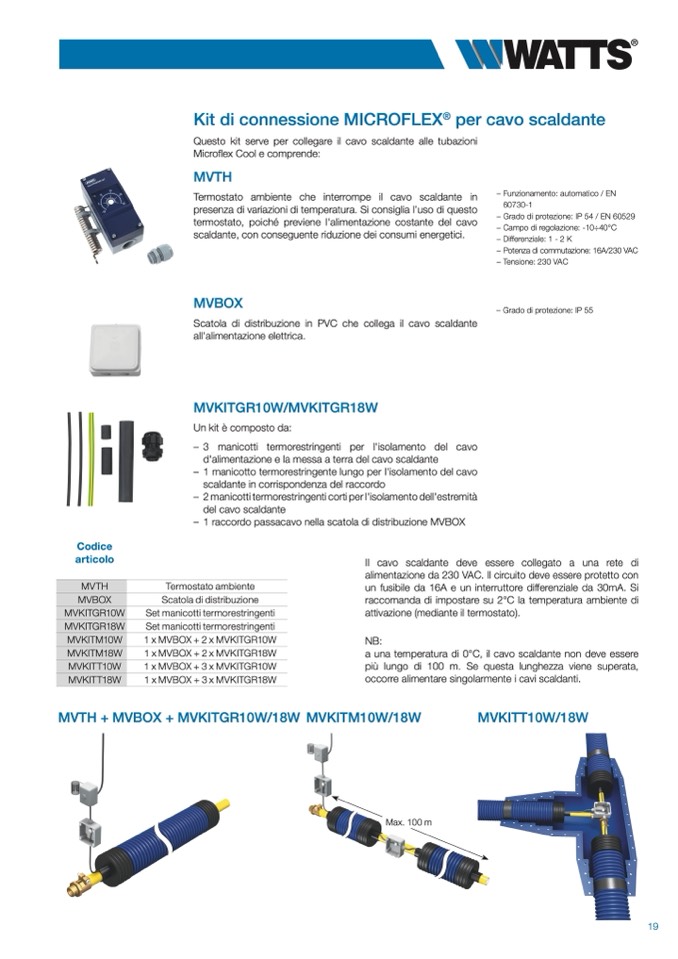

Kit di connessione MICROFLEX
®
per cavo scaldante
Questo kit serve per collegare il cavo scaldante alle tubazioni
Microflex Cool e comprende:
MVTH
Termostato ambiente che interrompe il cavo scaldante in
presenza di variazioni di temperatura. Si consiglia l’uso di questo
termostato, poiché previene l'alimentazione costante del cavo
scaldante, con conseguente riduzione dei consumi energetici.
MVBOX
Scatola di distribuzione in PVC che collega il cavo scaldante
all'alimentazione elettrica.
MVKITGR10W/MVKITGR18W
Un kit è composto da:
– 3 manicotti termorestringenti per l'isolamento del cavo
d'alimentazione e la messa a terra del cavo scaldante
– 1 manicotto termorestringente lungo per l'isolamento del cavo
scaldante in corrispondenza del raccordo
– 2 manicotti termorestringenti corti per l'isolamento dell'estremità
del cavo scaldante
– 1 raccordo passacavo nella scatola di distribuzione MVBOX
– Funzionamento: automatico / EN
60730-1
– Grado di protezione: IP 54 / EN 60529
– Campo di regolazione: -10÷40°C
– Differenziale: 1 - 2 K
– Potenza di commutazione: 16A/230 VAC
– Tensione: 230 VAC
– Grado di protezione: IP 55
Watts Water Technologies, Inc.
Codice
articolo
Il cavo scaldante deve
alimentazione da 230 VAC. Il circuito deve essere protetto con
un fusibile da 16A e un interruttore differenziale da 30mA. Si
raccomanda di impostare su 2°C la temperatura ambiente di
attivazione (mediante il termostato).
NB:
a una temperatura di 0°C, il cavo scaldante non deve essere
più lungo di 100 m. Se questa lunghezza viene superata,
occorre alimentare singolarmente i cavi scaldanti.
Termostato ambiente
Scatola di distribuzione
Set manicotti termorestringenti
Set manicotti termorestringenti
1 x MVBOX + 2 x MVKITGR10W
1 x MVBOX + 2 x MVKITGR18W
1 x MVBOX + 3 x MVKITGR10W
1 x MVBOX + 3 x MVKITGR18W
essere collegato a una rete di
MVTH
MVBOX
MVKITGR10W
MVKITGR18W
MVKITM10W
MVKITM18W
MVKITT10W
MVKITT18W
MVTH + MVBOX + MVKITGR10W/18W MVKITM10W/18W
MVKITT10W/18W
Max. 100 m
