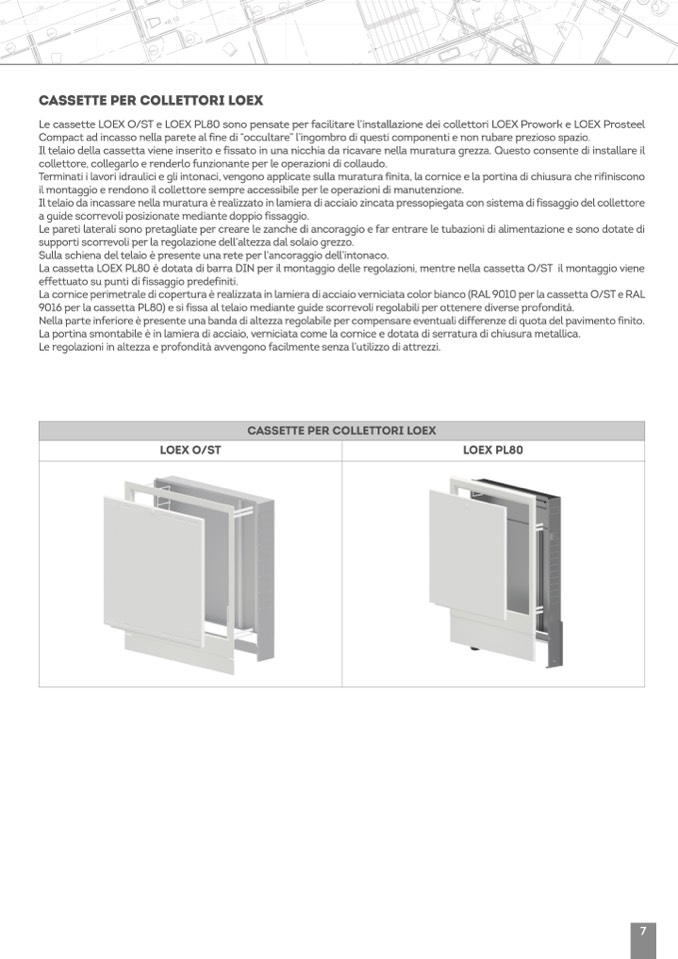

CASSETTE PER COLLETTORI LOEX
Le cassette LOEX O/ST e LOEX PL80 sono pensate per facilitare l’installazione dei collettori LOEX Prowork e LOEX Prosteel
Compact ad incasso nella parete al fine di “occultare” l’ingombro di questi componenti e non rubare prezioso spazio.
Il telaio della cassetta viene inserito e fissato in una nicchia da ricavare nella muratura grezza. Questo consente di installare il
collettore, collegarlo e renderlo funzionante per le operazioni di collaudo.
Terminati i lavori idraulici e gli intonaci, vengono applicate sulla muratura finita, la cornice e la portina di chiusura che rifiniscono
il montaggio e rendono il collettore sempre accessibile per le operazioni di manutenzione.
Il telaio da incassare nella muratura è realizzato in lamiera di acciaio zincata pressopiegata con sistema di fissaggio del collettore
a guide scorrevoli posizionate mediante doppio fissaggio.
Le pareti laterali sono pretagliate per creare le zanche di ancoraggio e far entrare le tubazioni di alimentazione e sono dotate di
supporti scorrevoli per la regolazione dell’altezza dal solaio grezzo.
Sulla schiena del telaio è presente una rete per l’ancoraggio dell’intonaco.
La cassetta LOEX PL80 è dotata di barra DIN per il montaggio delle regolazioni, mentre nella cassetta O/ST il montaggio viene
effettuato su punti di fissaggio predefiniti.
La cornice perimetrale di copertura è realizzata in lamiera di acciaio verniciata color bianco (RAL 9010 per la cassetta O/ST e RAL
9016 per la cassetta PL80) e si fissa al telaio mediante guide scorrevoli regolabili per ottenere diverse profondità.
Nella parte inferiore
è presente una banda di altezza regolabile per compensare eventuali differenze di quota del pavimento finito.
La portina smontabile è in lamiera di acciaio, verniciata come la cornice e dotata di serratura di chiusura metallica.
Le regolazioni in altezza e profondit
à avvengono facilmente senza l’utilizzo di attrezzi.
LOEX O/ST
LOEX PL80
CASSETTE PER COLLETTORI LOEX
7
