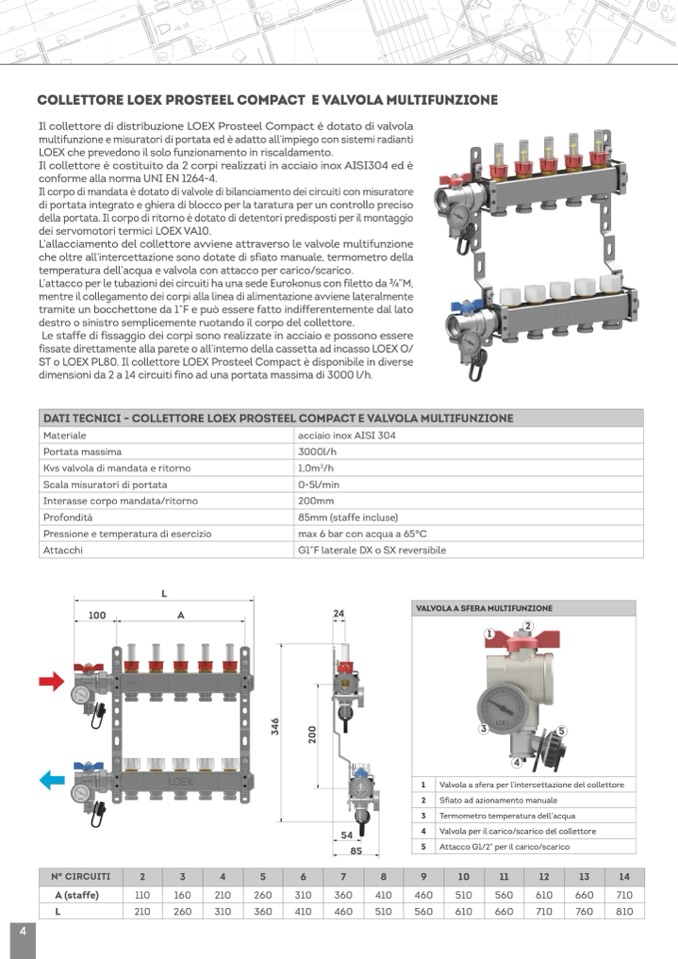

COLLETTORE LOEX PROSTEEL COMPACT E VALVOLA MULTIFUNZIONE

Il collettore di distribuzione LOEX Prosteel Compact è dotato di valvola

multifunzione e misuratori di portata ed è adatto all’impiego con sistemi radianti

LOEX che prevedono il solo funzionamento in riscaldamento.

Il collettore è costituito da 2 corpi realizzati in acciaio inox AISI304 ed è

conforme alla norma UNI EN 1264-4.

Il corpo di mandata è dotato di valvole di bilanciamento dei circuiti con misuratore

di portata integrato e ghiera di blocco per la taratura per un controllo preciso

della portata. Il corpo di ritorno è dotato di detentori predisposti per il montaggio

dei servomotori termici LOEX VA10.

L’allacciamento del collettore avviene attraverso le valvole multifunzione

che oltre all’intercettazione sono dotate di sfiato manuale, termometro della

temperatura dell’acqua e valvola con attacco per carico/scarico.

L’attacco per le tubazioni dei circuiti ha una sede Eurokonus con filetto da 3⁄4”M,

mentre il collegamento dei corpi alla linea di alimentazione avviene lateralmente

tramite un bocchettone da 1”F e pu

ò essere fatto indifferentemente dal lato

destro o sinistro semplicemente ruotando il corpo del collettore.

Le staffe di fissaggio dei corpi sono realizzate in acciaio e possono essere

fissate direttamente alla parete o all’interno della cassetta ad incasso LOEX O/

ST o LOEX PL80. Il collettore LOEX Prosteel Compact è disponibile in diverse

dimensioni da 2 a 14 circuiti fino ad una portata massima di 3000 l/h.

DATI TECNICI - COLLETTORE LOEX PROSTEEL COMPACT E VALVOLA MULTIFUNZIONE

Materiale

Portata massima

Kvs valvola di mandata e ritorno

Scala misuratori di portata

Interasse corpo mandata/ritorno

Profondità

Pressione e temperatura di esercizio

Attacchi

acciaio inox AISI 304

3000l/h

1,0m

3

/h

0-5l/min

200mm

85mm (staffe incluse)

max 6 bar con acqua a 65°C

G1”F laterale DX o SX reversibile

100

A

24

VALVOLA A SFERA MULTIFUNZIONE

L

3

4

6

2

0

0

54

85

1

2

3

4

5

Valvola a sfera per l’intercettazione del collettore

Sfiato ad azionamento manuale

Termometro temperatura dell’acqua

Valvola per il carico/scarico del collettore

Attacco G1/2” per il carico/scarico

6

7

8

9

L

210

260

310

360

410

460

510

560

610

660

710

760

810

N°CIRCUITI

2

3

4

5

A(staffe)

110

160

210

260

310

360

410

460

510

560

610

660

710

2

1

3

4

5

10

11

12

13

14
