Rototec - Generale 2020

Articolo

Vol Prima Pioggia

Superficie

5mm

Superficie

4mm

POZZETTO SCOLMATORE

CISTERNA DI ACCUMULO

DEOLIATORE A COALESCENZA

Pozzetto

Prelievi

Pozzetto prelievi

ØxH

Articolo

ØE

ØU

ØBp

Cisterna Accumulo

Articolo

Lung

largh

Deoliatore Articolo

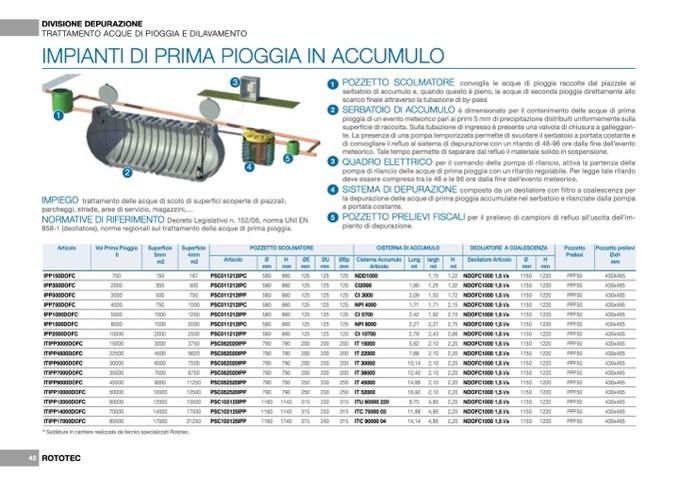

DIVISIONE DEPURAZIONE

TRATTAMENTO ACQUE DI PIOGGIA E DILAVAMENTO

IMPIANTI DI PRIMA PIOGGIA IN ACCUMULO

POZZETTO SCOLMATORE convoglia le acque di pioggia raccolte dal piazzale al

serbatoio di accumulo e, quando questo è pieno, le acque di seconda pioggia direttamente allo

scarico finale attraverso la tubazione di by-pass

SERBATOIO DI ACCUMULO è dimensionato per il contenimento delle acque di prima

pioggia di un evento meteorico pari ai primi 5 mm di precipitazione distribuiti uniformemente sulla

superficie di raccolta. Sulla tubazione di ingresso è presente una valvola di chiusura a galleggian-

te. La presenza di una pompa temporizzata permette di svuotare il serbatoio a portata costante e

di convogliare il refluo al sistema di depurazione con un ritardo di 48-96 ore dalla fine dell’evento

meteorico. Tale tempo permette di separare dal refluo il materiale solido in sospensione.

QUADRO ELETTRICO per il comando della pompa di rilancio, attiva la partenza della

pompa di rilancio delle acque di prima pioggia con un ritardo regolabile. Per legge tale ritardo

deve essere compreso tra le 48 e le 96 ore dalla fine dell’evento meteorico.

SISTEMA DI DEPURAZIONE composto da un deoliatore con filtro a coalescenza per

la depurazione delle acque di prima pioggia accumulate nel serbatoio e rilanciate dalla pompa

a portata costante.

POZZETTO PRELIEVI FISCALI per il prelievo di campioni di refluo all’uscita dell’im-

pianto di depurazione.

IMPIEGO trattamento delle acque di scolo di superfici scoperte di piazzali,

parcheggi, strade, aree di servizio, magazzini,...

NORMATIVE DI RIFERIMENTO Decreto Legislativo n. 152/06, norma UNI EN

858-1 (deoliatore), norme regionali sul trattamento delle acque di prima pioggia.

IPP150DOFC

IPP350DOFC

IPP500DOFC

IPP750DOFC

IPP1000DOFC

IPP1500DOFC

IPP2000DOFC

ITIPP3000DOFC

ITIPP4500DOFC

ITIPP6000DOFC

ITIPP7000DOFC

ITIPP9000DOFC

ITIPP10000DOFC

ITIPP12000DOFC

ITIPP14000DOFC

ITIPP17000DOFC

* Saldature in cantiere realizzate da tecnici specializzati Rototec.

750

150

2000

350

3000

500

4000

750

5000

1000

8000

1500

10000

2000

15000

3000

22500

4500

30000

6000

35000

7000

45000

9000

50000

10000

60000

12000

70000

14000

85000

17000

187

PSC011212IPC

500

PSC011212IPC

750

PSC011212IPP

1000

PSC011212IPC

1250

PSC011212IPP

2000

PSC011212IPC

2500

PSC011212IPP

3750

PSC052020IPP

5620

PSC052020IPP

7500

PSC052020IPP

8750

PSC052020IPP

11250

PSC052520IPP

12500

PSC052520IPP

15000

PSC103125IPP

17500

PSC103125IPP

21250

PSC103125IPP

580

660

580

660

580

660

580

660

580

660

580

660

580

660

790

1160 1140

125

200

250

315

125

200

250

125 NDD1000

125 CI2000

125 CI 3000

125 NPI 4000

125 CI 5700

125 NPI 8000

125 CI 10700

200 IT 15000

200 IT 22000

200 IT 30000

200 IT 36000

250 IT 45000

250 IT 52000

315 ITU 60000 220

315 ITC 75000 03

315 ITC 90000 04

1,15

1,22

1,90

1,25

1,32

2,09

1,50

1,72

1,71

2,15

2,42

1,92

2,10

2,27

2,75

2,78

2,43

2,66

5,62

2,10

2,20

7,88

2,10

2,20

10,14 2,10

2,20

12,40 2,10

2,20

14,66 2,10

2,20

16,92 2,10

2,20

9,75

4,85

2,20

11,88 4,85

2,20

14,14 4,85

2,20

NDOFC1000 1,5 l/s

1150 1220

PPF50

1150 1220

PPF50

1150 1220

PPF50

1150 1220

PPF50

1150 1220

PPF50

1150 1220

PPF50

1150 1220

PPF50

1150 1220

PPF50

1150 1220

PPF50

1150 1220

PPF50

1150 1220

PPF50

1150 1220

PPF50

1150 1220

PPF50

1150 1220

PPF50

1150 1220

PPF50

1150 1220

PPF50

430X465

430x465

ROTOTEC
