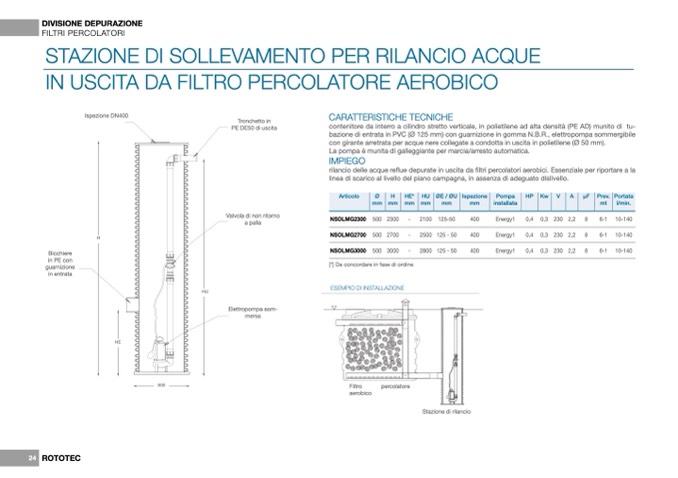

DIVISIONE DEPURAZIONE
FILTRI PERCOLATORI
STAZIONE DI SOLLEVAMENTO PER RILANCIO ACQUE
IN USCITA DA FILTRO PERCOLATORE AEROBICO
Bicchiere
in PE con
guarnizione
in entrata
24 ROTOTEC
Ispezione DN400
Tronchetto in
PE DE50 di uscita
CARATTERISTICHE TECNICHE
contenitore da interro a cilindro stretto verticale, in polietilene ad alta densità (PE AD) munito di tu-
bazione di entrata in PVC (Ø 125 mm) con guarnizione in gomma N.B.R., elettropompa sommergibile
con girante arretrata per acque nere collegate a condotta in uscita in polietilene (Ø 50 mm).
La pompa è munita di galleggiante per marcia/arresto automatica.
IMPIEGO
rilancio delle acque reflue depurate in uscita da filtri percolatori aerobici. Essenziale per riportare a la
linea di scarico al livello del piano campagna, in assenza di adeguato dislivello.
H
500 2700
-
2500
500 3000
-
2800
HE
500
Filtro
percolatore
aerobico
HU
Valvola di non ritorno
a palla
NSOLMG2300 500 2300
-
2100 125-50
400
Energy1
0,4 0,3 230 2,2
8
6-1 10-140
Elettropompa som-
mersa
Articolo
Ø
H
HE* HU ØE / ØU Ispezione
Pompa
HP Kw V
A
μF
mm mm mm mm
mm
mm
installata
Prev. Portata
mt
l/min.
NSOLMG2700
NSOLMG3000
[*] Da concordare in fase di ordine
ESEMPIO DI INSTALLAZIONE
125 - 50
400
125 - 50
400
Energy1
Energy1
0,4 0,3
0,4 0,3
230 2,2
8
6-1
230 2,2
8
6-1
10-140
10-140
Stazione di rilancio
