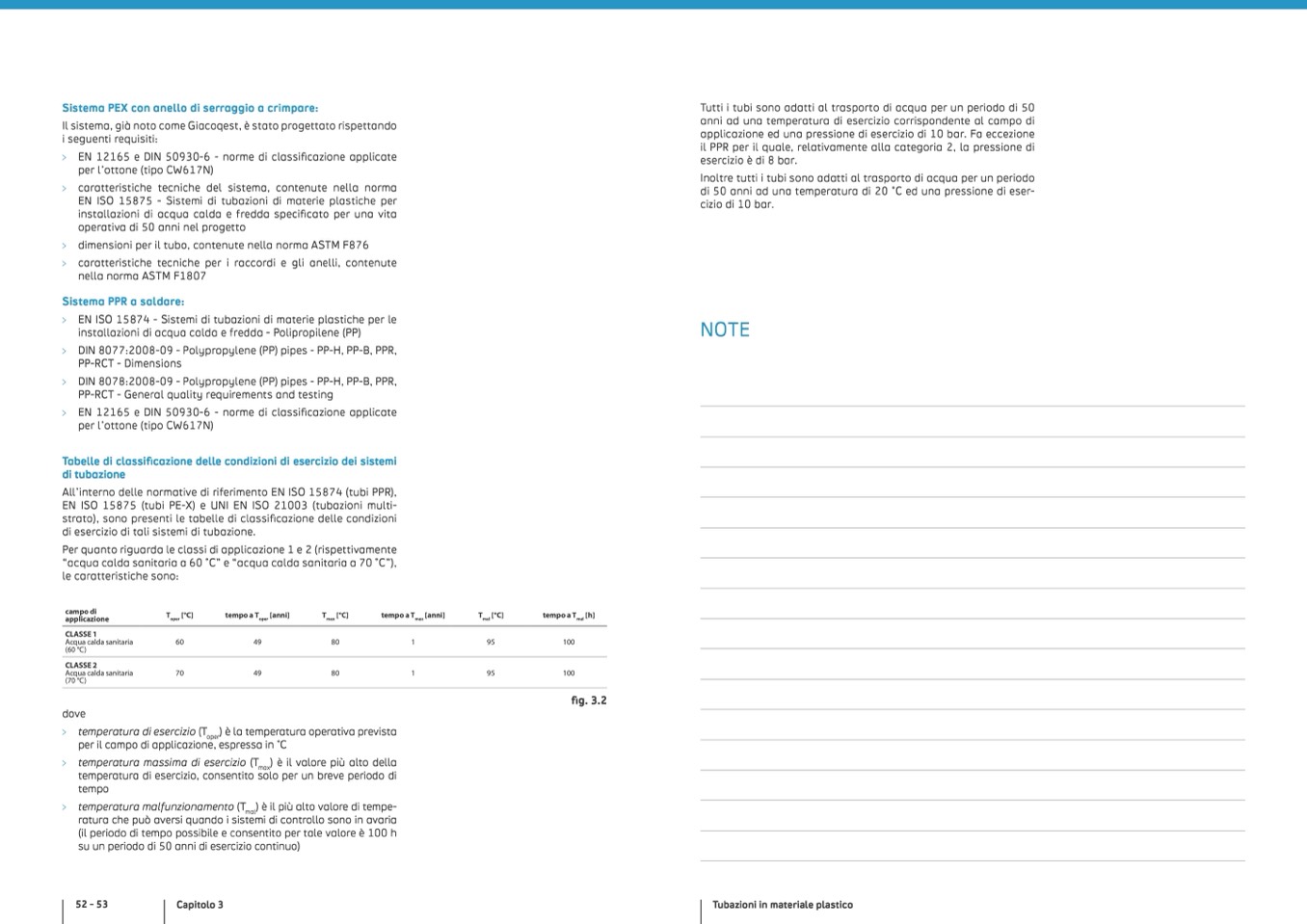

Sistema PEX con anello di serraggio a crimpare:
Il sistema, già noto come Giacoqest, è stato progettato rispettando
i seguenti requisiti:
EN 12165 e DIN 50930-6 - norme di classificazione applicate
per l’ottone (tipo CW617N)
caratteristiche tecniche del sistema, contenute nella norma
EN ISO 15875 - Sistemi di tubazioni di materie plastiche per
installazioni di acqua calda e fredda specificato per una vita
operativa di 50 anni nel progetto
dimensioni per il tubo, contenute nella norma ASTM F876
caratteristiche tecniche per i raccordi e gli anelli, contenute
nella norma ASTM F1807
Sistema PPR a saldare:
EN ISO 15874 - Sistemi di tubazioni di materie plastiche per le
installazioni di acqua calda e fredda - Polipropilene (PP)
DIN 8077:2008-09 - Polypropylene (PP) pipes - PP-H, PP-B, PPR,
PP-RCT - Dimensions
DIN 8078:2008-09 - Polypropylene (PP) pipes - PP-H, PP-B, PPR,
PP-RCT - General quality requirements and testing
EN 12165 e DIN 50930-6 - norme di classificazione applicate
per l’ottone (tipo CW617N)
Tabelle di classificazione delle condizioni di esercizio dei sistemi
di tubazione
All’interno delle normative di riferimento EN ISO 15874 (tubi PPR),
EN ISO 15875 (tubi PE-X) e UNI EN ISO 21003 (tubazioni multi-
strato), sono presenti le tabelle di classificazione delle condizioni
di esercizio di tali sistemi di tubazione.
Per quanto riguarda le classi di applicazione 1 e 2 (rispettivamente
“acqua calda sanitaria a 60 °C” e “acqua calda sanitaria a 70 °C”),
le caratteristiche sono:
Tutti i tubi sono adatti al trasporto di acqua per un periodo di 50
anni ad una temperatura di esercizio corrispondente al campo di
applicazione ed una pressione di esercizio di 10 bar. Fa eccezione
il PPR per il quale, relativamente alla categoria 2, la pressione di
esercizio è di 8 bar.
Inoltre tutti i tubi sono adatti al trasporto di acqua per un periodo
di 50 anni ad una temperatura di 20 °C ed una pressione di eser-
cizio di 10 bar.
NOTE
campo di
T [°C]
tempo a T
applicazione
oper
oper
CLASSE 1
Acqua calda sanitaria
60
49
(60 °C)
CLASSE 2
Acqua calda sanitaria
70
49
(70 °C)
dove
[anni]
T [°C]
max
80
80
tempo a T
max
1
1
[anni]
T
[°C]
95
95
tempo a T [h]
mal
100
100
fig. 3.2
mal
temperatura di esercizio (T
oper
) è la temperatura operativa prevista
per il campo di applicazione, espressa in °C
temperatura massima di esercizio (T
max
) è il valore più alto della
temperatura di esercizio, consentito solo per un breve periodo di
tempo
temperatura malfunzionamento (T
mal
) è il più alto valore di tempe-
ratura che può aversi quando i sistemi di controllo sono in avaria
(il periodo di tempo possibile e consentito per tale valore è 100 h
su un periodo di 50 anni di esercizio continuo)
