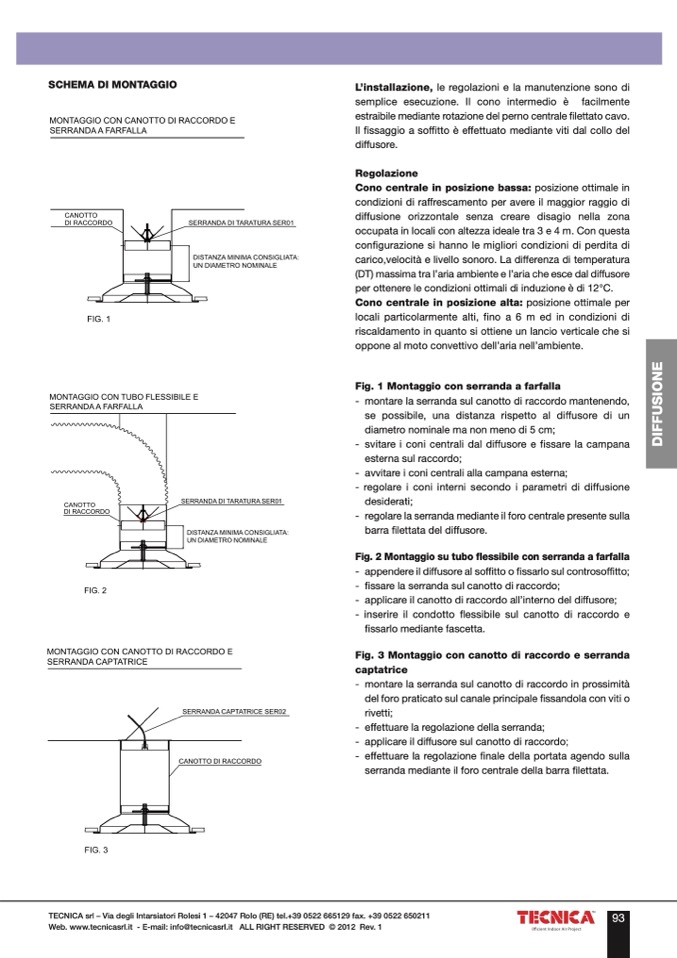

SCHEMA DI MONTAGGIO

L’installazione,

le regolazioni e la manutenzione sono di

semplice esecuzione. Il cono intermedio è facilmente

estraibile mediante rotazione del perno centrale filettato cavo.

Il fissaggio a soffitto è effettuato mediante viti dal collo del

diffusore.

Regolazione

Cono centrale in posizione bassa:

posizione ottimale in

condizioni di raffrescamento per avere il maggior raggio di

diffusione orizzontale senza creare disagio nella zona

occupata in locali con altezza ideale tra 3 e 4 m. Con questa

configurazione si hanno le migliori condizioni di perdita di

carico,velocità e livello sonoro. La differenza di temperatura

(DT) massima tra l’aria ambiente e l’aria che esce dal diffusore

per ottenere le condizioni ottimali di induzione è di 12°C.

Cono centrale in posizione alta:

posizione ottimale per

locali particolarmente alti, fino a 6 m ed in condizioni di

riscaldamento in quanto si ottiene un lancio verticale che si

oppone al moto convettivo dell’aria nell’ambiente.

Fig. 1 Montaggio con serranda a farfalla

- montare la serranda sul canotto di raccordo mantenendo,

se possibile, una distanza rispetto al diffusore di un

diametro nominale ma non meno di 5 cm;

- svitare i coni centrali dal diffusore e fissare la campana

esterna sul raccordo;

- avvitare i coni centrali alla campana esterna;

- regolare i coni interni secondo i parametri di diffusione

desiderati;

- regolarelaserrandamedianteilforocentralepresentesulla

barra filettata del diffusore.

Fig. 2 Montaggio su tubo flessibile con serranda a farfalla

- appendereildiffusorealsoffittoofissarlosulcontrosoffitto;

- fissare la serranda sul canotto di raccordo;

- applicare il canotto di raccordo all’interno del diffusore;

- inserire il condotto flessibile sul canotto di raccordo e

fissarlo mediante fascetta.

Fig. 3 Montaggio con canotto di raccordo e serranda

captatrice

- montare la serranda sul canotto di raccordo in prossimità

del foro praticato sul canale principale fissandola con viti o

rivetti;

- effettuare la regolazione della serranda;

- applicare il diffusore sul canotto di raccordo;

- effettuare la regolazione finale della portata agendo sulla

serranda mediante il foro centrale della barra filettata.

D

I

F

F

U

S

I

O

N

E
