SCHEMA DI MONTAGGIO

L’installazione,

le regolazioni e la manutenzione sono di

semplice esecuzione. I coni intermedi sono facilmente

estraibili mediante rotazione del perno centrale filettato cavo.

La regolazione dell’eventuale serranda posta sulla sommità

del diffusore avviene agendo sulla vite di regolazione,

attraverso il foro presente sulla barra filettata del diffusore.

Il fissaggio a soffitto è effettuato mediante viti dal collo del

diffusore.

Regolazione

Cono centrale in posizione bassa:

posizione ottimale in

condizioni di raffrescamento per avere il maggior raggio di

diffusione orizzontale senza creare disagio nella zona

occupata in locali con altezza ideale tra 3 e 4 m. Con questa

configurazione si hanno le migliori condizioni di perdita di

carico,velocità e livello sonoro. La differenza di temperatura

(DT) massima tra l’aria ambiente e l’aria che esce dal diffusore

per ottenere le condizioni ottimali di induzione è di 12°C.

Cono centrale in posizione alta:

posizione ottimale per

locali particolarmente alti, fino a 6 m ed in condizioni di

riscaldamento in quanto si ottiene un lancio verticale che si

oppone al moto convettivo dell’aria nell’ambiente.

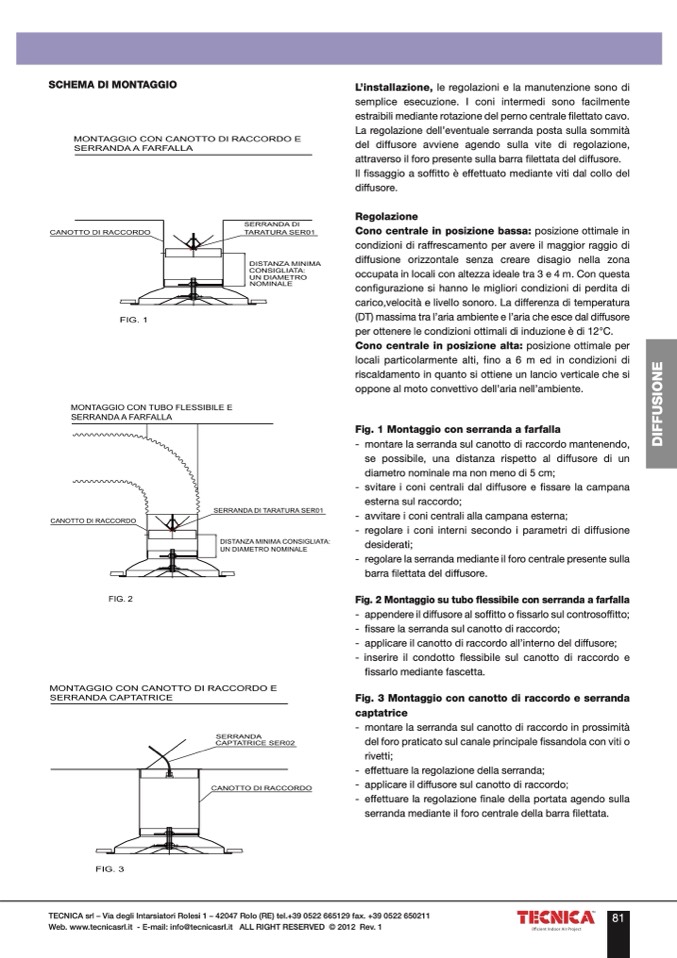

Fig. 1 Montaggio con serranda a farfalla

- montare la serranda sul canotto di raccordo mantenendo,

se possibile, una distanza rispetto al diffusore di un

diametro nominale ma non meno di 5 cm;

- svitare i coni centrali dal diffusore e fissare la campana

esterna sul raccordo;

- avvitare i coni centrali alla campana esterna;

- regolare i coni interni secondo i parametri di diffusione

desiderati;

- regolarelaserrandamedianteilforocentralepresentesulla

barra filettata del diffusore.

Fig. 2 Montaggio su tubo flessibile con serranda a farfalla

- appendereildiffusorealsoffittoofissarlosulcontrosoffitto;

- fissare la serranda sul canotto di raccordo;

- applicare il canotto di raccordo all’interno del diffusore;

- inserire il condotto flessibile sul canotto di raccordo e

fissarlo mediante fascetta.

Fig. 3 Montaggio con canotto di raccordo e serranda

captatrice

- montare la serranda sul canotto di raccordo in prossimità

del foro praticato sul canale principale fissandola con viti o

rivetti;

- effettuare la regolazione della serranda;

- applicare il diffusore sul canotto di raccordo;

- effettuare la regolazione finale della portata agendo sulla

serranda mediante il foro centrale della barra filettata.
