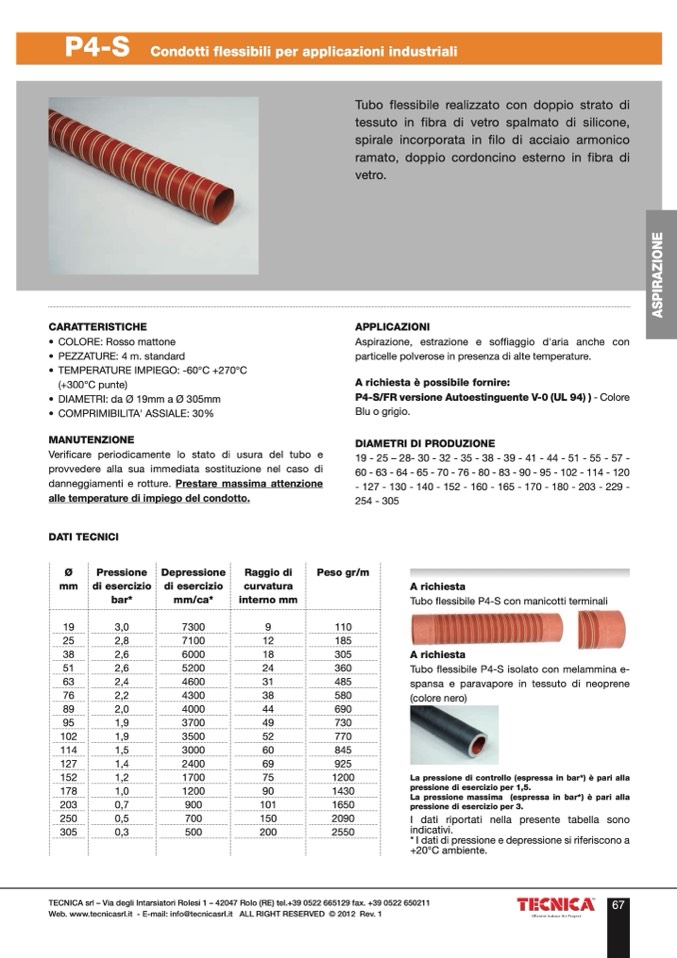

P4-S
Condotti flessibili per applicazioni industriali
CARATTERISTICHE
• COLORE: Rosso mattone
• PEZZATURE: 4 m. standard
• TEMPERATURE IMPIEGO: -60°C +270°C
(+300°C punte)
• DIAMETRI: da Ø 19mm a Ø 305mm
• COMPRIMIBILITA' ASSIALE: 30%
MANUTENZIONE
Verificare periodicamente lo stato di usura del tubo e
provvedere alla sua immediata sostituzione nel caso di
danneggiamenti e rotture. Prestare massima attenzione
alle temperature di impiego del condotto.
APPLICAZIONI
Aspirazione, estrazione e soffiaggio d'aria anche con
particelle polverose in presenza di alte temperature.
A richiesta è possibile fornire:
P4-S/FR versione Autoestinguente V-0 (UL 94) )
- Colore
Blu o grigio.
DIAMETRI DI PRODUZIONE
19 - 25 – 28- 30 - 32 - 35 - 38 - 39 - 41 - 44 - 51 - 55 - 57 -
60 - 63 - 64 - 65 - 70 - 76 - 80 - 83 - 90 - 95 - 102 - 114 - 120
- 127 - 130 - 140 - 152 - 160 - 165 - 170 - 180 - 203 - 229 -
254 - 305
DATI TECNICI
Ø
mm
Pressione
di esercizio
bar*
Depressione
di esercizio
mm/ca*
Raggio di
curvatura
interno mm
Peso gr/m
A richiesta
Tubo flessibile P4-S con manicotti terminali
A richiesta
Tubo flessibile P4-S isolato con melammina e-
spansa e paravapore in tessuto di neoprene
(colore nero)
La pressione di controllo (espressa in bar*) è pari alla
pressione di esercizio per 1,5.
La pressione massima (espressa in bar*) è pari alla
pressione di esercizio per 3.
I dati riportati nella presente tabella sono
indicativi.
* I dati di pressione e depressione si riferiscono a
+20°C ambiente.
19
3,0
7300
9
110
25
2,8
7100
12
185
38
2,6
6000
18
305
51
2,6
5200
24
360
63
2,4
4600
31
485
76
2,2
4300
38
580
89
2,0
4000
44
690
95
1,9
3700
49
730
102
1,9
3500
52
770
114
1,5
3000
60
845
127
1,4
2400
69
925
152
1,2
1700
75
1200
178
1,0
1200
90
1430
203
0,7
900
101
1650
250
0,5
700
150
2090
305
0,3
500
200
2550
Tubo flessibile realizzato con doppio strato di
tessuto in fibra di vetro spalmato di silicone,
spirale incorporata in filo di acciaio armonico
ramato, doppio cordoncino esterno in fibra di
vetro.
TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129 fax. +39 0522 650211
Web. www.tecnicasrl.it - E-mail: info@tecnicasrl.it ALL RIGHT RESERVED © 2012 Rev. 1
