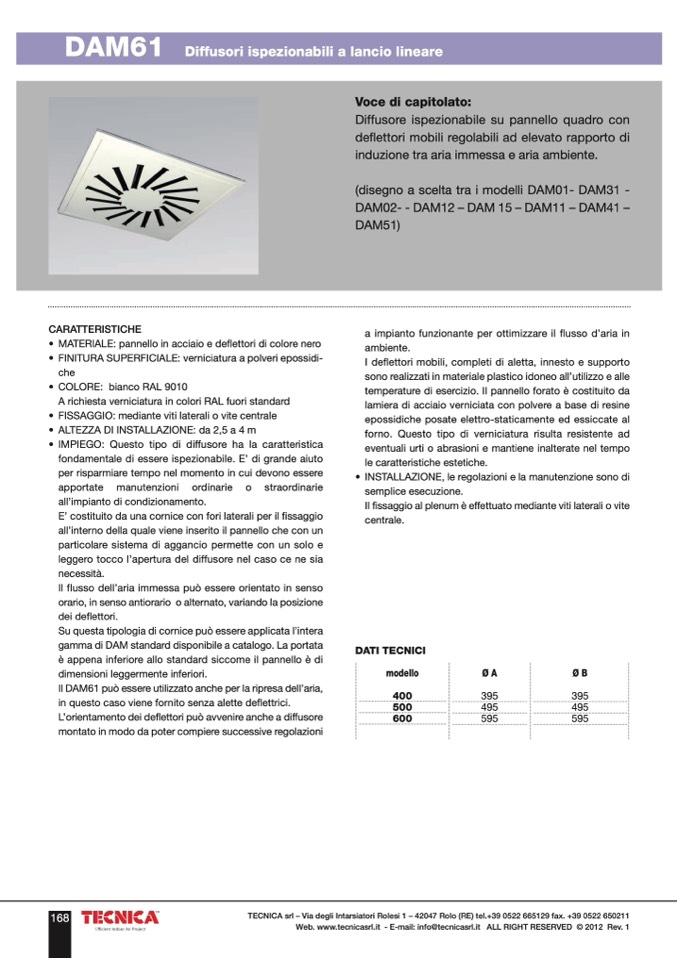

DAM61
Diffusori ispezionabili a lancio lineare
Voce di capitolato:
Diffusore ispezionabile su pannello quadro con
deflettori mobili regolabili ad elevato rapporto di
induzione tra aria immessa e aria ambiente.
(disegno a scelta tra i modelli DAM01- DAM31 -
DAM02- - DAM12 – DAM 15 – DAM11 – DAM41 –
DAM51)
CARATTERISTICHE
• MATERIALE: pannello in acciaio e deflettori di colore nero
• FINITURA SUPERFICIALE: verniciatura a polveri epossidi-
che
• COLORE: bianco RAL 9010
A richiesta verniciatura in colori RAL fuori standard
• FISSAGGIO: mediante viti laterali o vite centrale
• ALTEZZA DI INSTALLAZIONE: da 2,5 a 4 m
• IMPIEGO: Questo tipo di diffusore ha la caratteristica
fondamentale di essere ispezionabile. E’ di grande aiuto
per risparmiare tempo nel momento in cui devono essere
apportate manutenzioni ordinarie o straordinarie
all’impianto di condizionamento.
E’ costituito da una cornice con fori laterali per il fissaggio
all’interno della quale viene inserito il pannello che con un
particolare sistema di aggancio permette con un solo e
leggero tocco l’apertura del diffusore nel caso ce ne sia
necessità.
Il flusso dell’aria immessa può essere orientato in senso
orario, in senso antiorario o alternato, variando la posizione
dei deflettori.
Su questa tipologia di cornice può essere applicata l’intera
gamma di DAM standard disponibile a catalogo. La portata
è appena inferiore allo standard siccome il pannello è di
dimensioni leggermente inferiori.
Il DAM61 può essere utilizzato anche per la ripresa dell’aria,
in questo caso viene fornito senza alette deflettrici.
L’orientamento dei deflettori può avvenire anche a diffusore
montato in modo da poter compiere successive regolazioni
a impianto funzionante per ottimizzare il flusso d’aria in
ambiente.
I deflettori mobili, completi di aletta, innesto e supporto
sono realizzati in materiale plastico idoneo all’utilizzo e alle
temperature di esercizio. Il pannello forato è costituito da
lamiera di acciaio verniciata con polvere a base di resine
epossidiche posate elettro-staticamente ed essiccate al
forno. Questo tipo di verniciatura risulta resistente ad
eventuali urti o abrasioni e mantiene inalterate nel tempo
le caratteristiche estetiche.
• INSTALLAZIONE, le regolazioni e la manutenzione sono di
semplice esecuzione.
Il fissaggio al plenum è effettuato mediante viti laterali o vite
centrale.
DATI TECNICI
modello
ØA
ØB
400
395
395
500
600
495
595
495
595
