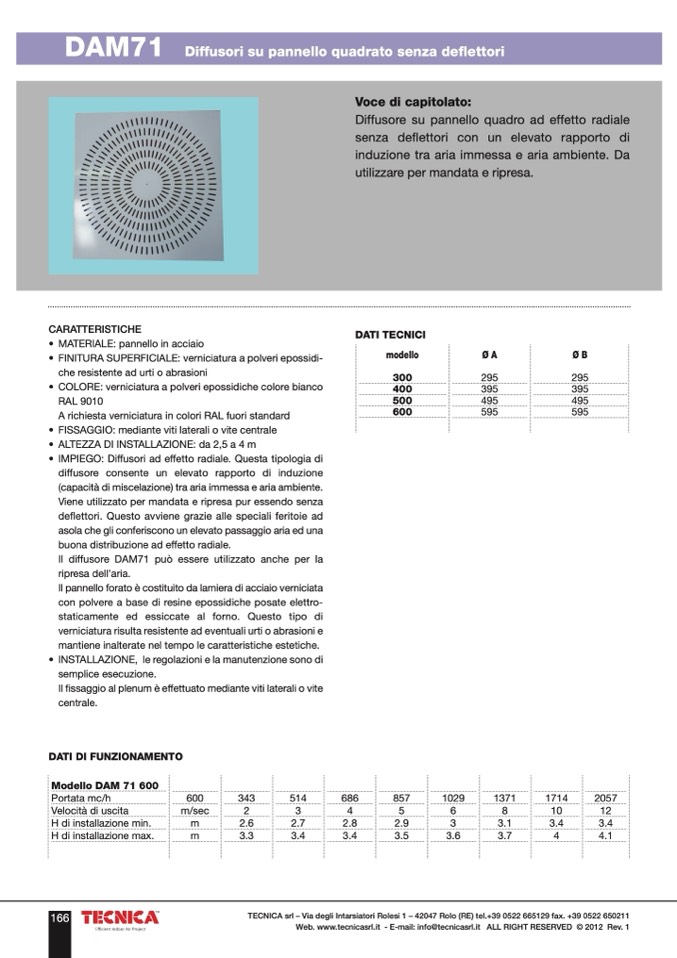

DAM71
Diffusori su pannello quadrato senza deflettori
Voce di capitolato:
Diffusore su pannello quadro ad effetto radiale
senza deflettori con un elevato rapporto di
induzione tra aria immessa e aria ambiente. Da
utilizzare per mandata e ripresa.
CARATTERISTICHE
• MATERIALE: pannello in acciaio
• FINITURA SUPERFICIALE: verniciatura a polveri epossidi-
che resistente ad urti o abrasioni
• COLORE: verniciatura a polveri epossidiche colore bianco
RAL 9010
A richiesta verniciatura in colori RAL fuori standard
• FISSAGGIO: mediante viti laterali o vite centrale
• ALTEZZA DI INSTALLAZIONE: da 2,5 a 4 m
• IMPIEGO: Diffusori ad effetto radiale. Questa tipologia di
diffusore consente un elevato rapporto di induzione
(capacità di miscelazione) tra aria immessa e aria ambiente.
Viene utilizzato per mandata e ripresa pur essendo senza
deflettori. Questo avviene grazie alle speciali feritoie ad
asola che gli conferiscono un elevato passaggio aria ed una
buona distribuzione ad effetto radiale.
Il diffusore DAM71 può essere utilizzato anche per la
ripresa dell’aria.
Il pannello forato è costituito da lamiera di acciaio verniciata
con polvere a base di resine epossidiche posate elettro-
staticamente ed essiccate al forno. Questo tipo di
verniciatura risulta resistente ad eventuali urti o abrasioni e
mantiene inalterate nel tempo le caratteristiche estetiche.
• INSTALLAZIONE, le regolazioni e la manutenzione sono di
semplice esecuzione.
Il fissaggio al plenum è effettuato mediante viti laterali o vite
centrale.
DATI DI FUNZIONAMENTO
Modello DAM 71 600
DATI TECNICI
modello
ØA
ØB
300
295
295
400
500
600
395
495
595
395
495
595
Portata mc/h
600
343
514
686
857
1029
1371
1714
2057
Velocità di uscita
m/sec
2
3
4
5
6
8
10
12
H di installazione min.
m
2.6
2.7
2.8
2.9
3
3.1
3.4
3.4
H di installazione max.
m
3.3
3.4
3.4
3.5
3.6
3.7
4
4.1
