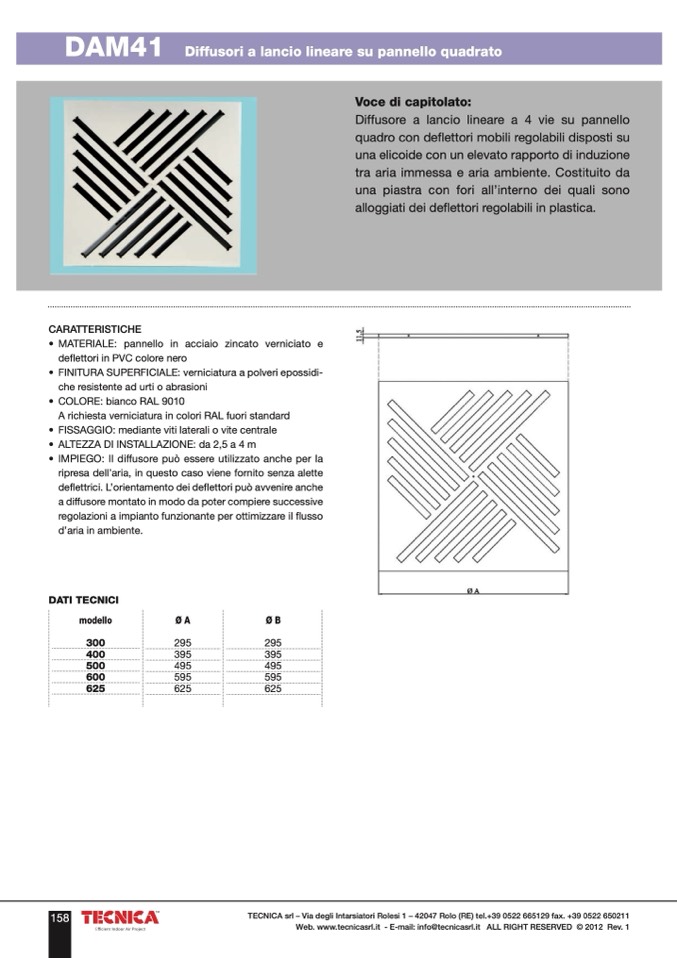

DAM41

Diffusori a lancio lineare su pannello quadrato

Voce di capitolato:

Diffusore a lancio lineare a 4 vie su pannello

quadro con deflettori mobili regolabili disposti su

una elicoide con un elevato rapporto di induzione

tra aria immessa e aria ambiente. Costituito da

una piastra con fori all’interno dei quali sono

alloggiati dei deflettori regolabili in plastica.

CARATTERISTICHE

• MATERIALE: pannello in acciaio zincato verniciato e

deflettori in PVC colore nero

• FINITURA SUPERFICIALE: verniciatura a polveri epossidi-

che resistente ad urti o abrasioni

• COLORE: bianco RAL 9010

A richiesta verniciatura in colori RAL fuori standard

• FISSAGGIO: mediante viti laterali o vite centrale

• ALTEZZA DI INSTALLAZIONE: da 2,5 a 4 m

• IMPIEGO: Il diffusore può essere utilizzato anche per la

ripresa dell’aria, in questo caso viene fornito senza alette

deflettrici. L’orientamento dei deflettori può avvenire anche

a diffusore montato in modo da poter compiere successive

regolazioni a impianto funzionante per ottimizzare il flusso

d’aria in ambiente.

DATI TECNICI

modello

ØA

ØB

300

295

295

400

500

600

625

395

495

595

625

395

495

595

625
