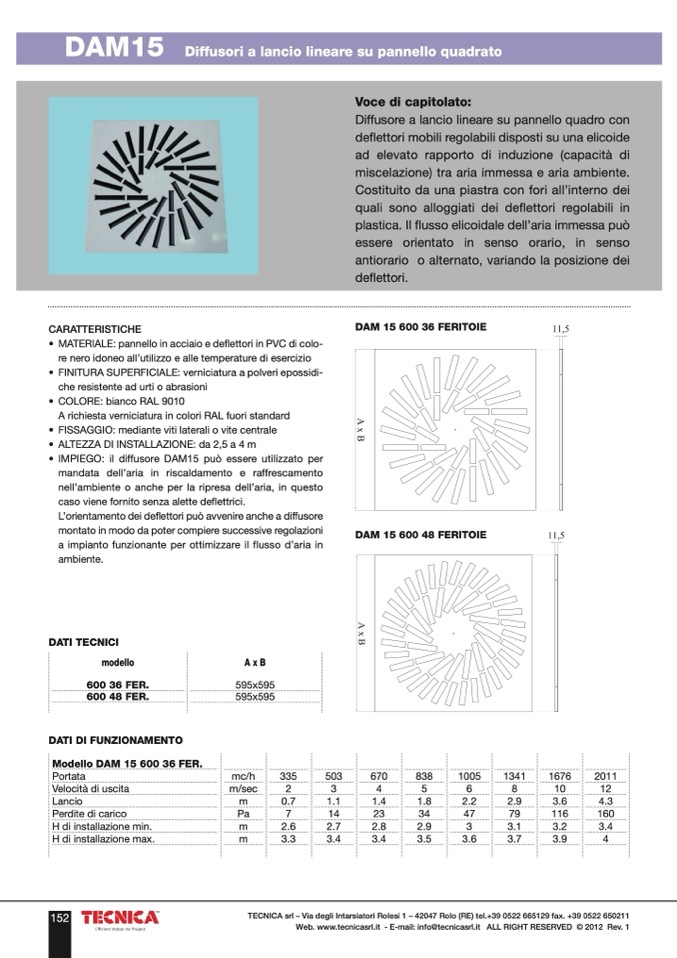

DAM15
Diffusori a lancio lineare su pannello quadrato
Voce di capitolato:
Diffusore a lancio lineare su pannello quadro con
deflettori mobili regolabili disposti su una elicoide
ad elevato rapporto di induzione (capacità di
miscelazione) tra aria immessa e aria ambiente.
Costituito da una piastra con fori all’interno dei
quali sono alloggiati dei deflettori regolabili in
plastica. Il flusso elicoidale dell’aria immessa può
essere orientato in senso orario, in senso
antiorario o alternato, variando la posizione dei
deflettori.
DAM 15 600 36 FERITOIE
CARATTERISTICHE
• MATERIALE: pannello in acciaio e deflettori in PVC di colo-
re nero idoneo all’utilizzo e alle temperature di esercizio
• FINITURA SUPERFICIALE: verniciatura a polveri epossidi-
che resistente ad urti o abrasioni
• COLORE: bianco RAL 9010
A richiesta verniciatura in colori RAL fuori standard
• FISSAGGIO: mediante viti laterali o vite centrale
• ALTEZZA DI INSTALLAZIONE: da 2,5 a 4 m
• IMPIEGO: il diffusore DAM15 può essere utilizzato per
mandata dell’aria in riscaldamento e raffrescamento
nell’ambiente o anche per la ripresa dell’aria, in questo
caso viene fornito senza alette deflettrici.
L’orientamento dei deflettori può avvenire anche a diffusore
montato in modo da poter compiere successive regolazioni
a impianto funzionante per ottimizzare il flusso d’aria in
ambiente.
DAM 15 600 48 FERITOIE
DATI TECNICI
modello
600 36 FER.
DATI DI FUNZIONAMENTO
Modello DAM 15 600 36 FER.
A x B
595x595
600 48 FER.
595x595
Portata
mc/h
335
503
670
838
1005
1341
1676
2011
Velocità di uscita
m/sec
2
3
4
5
6
8
10
12
Lancio
m
0.7
1.1
1.4
1.8
2.2
2.9
3.6
4.3
Perdite di carico
Pa
7
14
23
34
47
79
116
160
H di installazione min.
m
2.6
2.7
2.8
2.9
3
3.1
3.2
3.4
H di installazione max.
m
3.3
3.4
3.4
3.5
3.6
3.7
3.9
4
