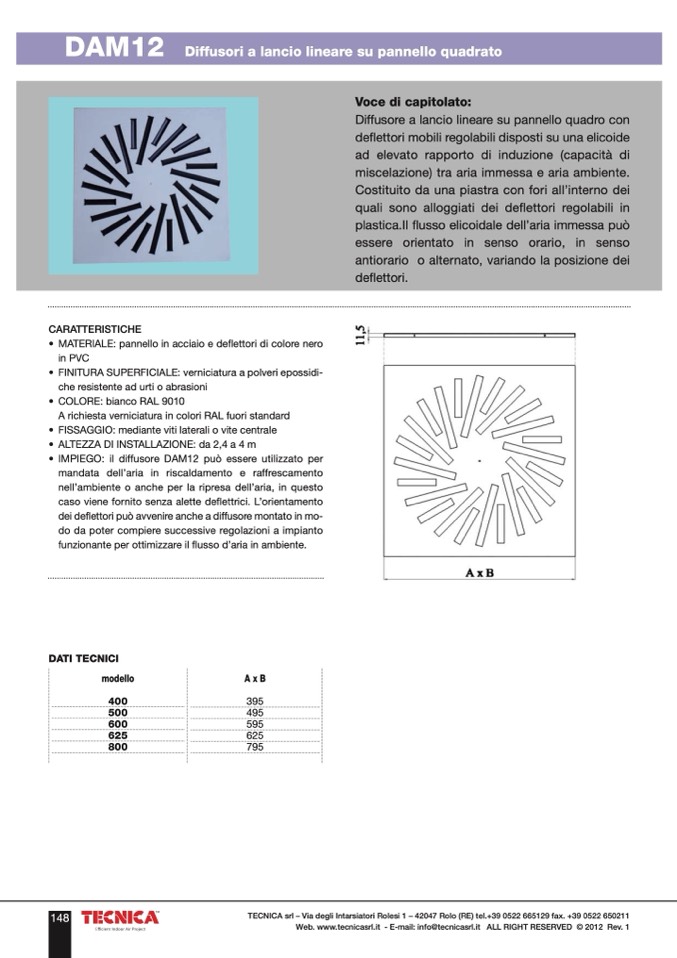

DAM12

Diffusori a lancio lineare su pannello quadrato

Voce di capitolato:

Diffusore a lancio lineare su pannello quadro con

deflettori mobili regolabili disposti su una elicoide

ad elevato rapporto di induzione (capacità di

miscelazione) tra aria immessa e aria ambiente.

Costituito da una piastra con fori all’interno dei

quali sono alloggiati dei deflettori regolabili in

plastica.Il flusso elicoidale dell’aria immessa può

essere orientato in senso orario, in senso

antiorario o alternato, variando la posizione dei

deflettori.

CARATTERISTICHE

• MATERIALE: pannello in acciaio e deflettori di colore nero

in PVC

• FINITURA SUPERFICIALE: verniciatura a polveri epossidi-

che resistente ad urti o abrasioni

• COLORE: bianco RAL 9010

A richiesta verniciatura in colori RAL fuori standard

• FISSAGGIO: mediante viti laterali o vite centrale

• ALTEZZA DI INSTALLAZIONE: da 2,4 a 4 m

• IMPIEGO: il diffusore DAM12 pu

ò essere utilizzato per

mandata dell’aria in riscaldamento e raffrescamento

nell’ambiente o anche per la ripresa dell’aria, in questo

caso viene fornito senza alette deflettrici. L’orientamento

dei deflettori può avvenire anche a diffusore montato in mo-

do da poter compiere successive regolazioni a impianto

funzionante per ottimizzare il flusso d’aria in ambiente.

DATI TECNICI

modello

A x B

400

395

495

595

625

795

500

600

625

800
