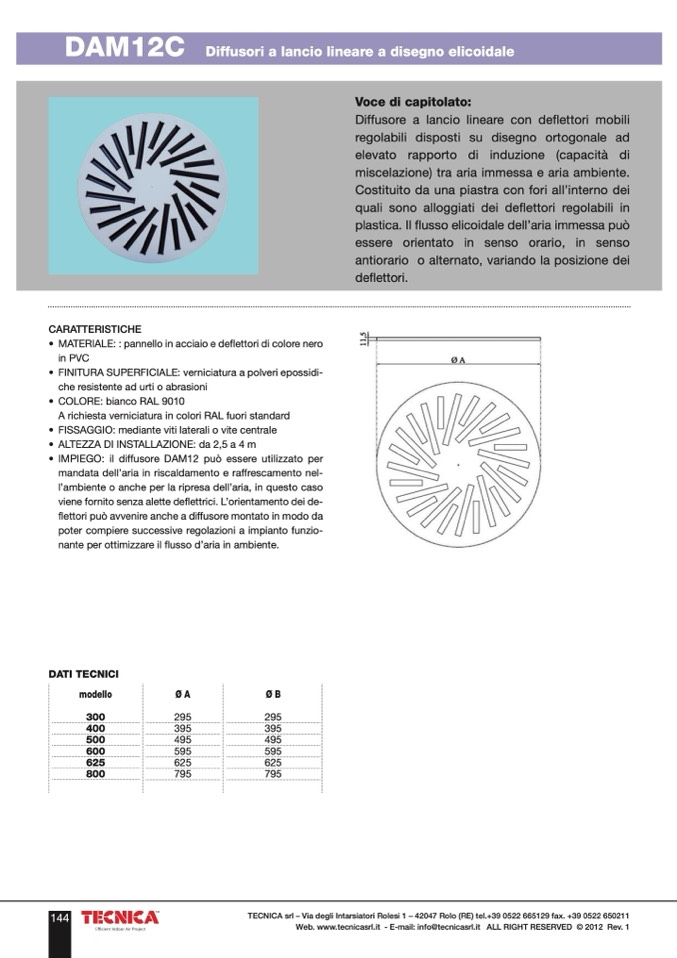

DAM12C

Diffusori a lancio lineare a disegno elicoidale

CARATTERISTICHE

• MATERIALE: : pannello in acciaio e deflettori di colore nero

in PVC

• FINITURA SUPERFICIALE: verniciatura a polveri epossidi-

che resistente ad urti o abrasioni

• COLORE: bianco RAL 9010

A richiesta verniciatura in colori RAL fuori standard

• FISSAGGIO: mediante viti laterali o vite centrale

• ALTEZZA DI INSTALLAZIONE: da 2,5 a 4 m

• IMPIEGO: il diffusore DAM12 pu

ò essere utilizzato per

mandata dell’aria in riscaldamento e raffrescamento nel-

l’ambiente o anche per la ripresa dell’aria, in questo caso

viene fornito senza alette deflettrici. L’orientamento dei de-

flettori può avvenire anche a diffusore montato in modo da

poter compiere successive regolazioni a impianto funzio-

nante per ottimizzare il flusso d’aria in ambiente.

DATI TECNICI

modello

ØA

ØB

300

295

295

400

500

600

625

800

395

495

595

625

795

395

Voce di capitolato:

Diffusore a lancio lineare con deflettori mobili

regolabili disposti su disegno ortogonale ad

elevato rapporto di induzione (capacità di

miscelazione) tra aria immessa e aria ambiente.

Costituito da una piastra con fori all’interno dei

quali sono alloggiati dei deflettori regolabili in

plastica. Il flusso elicoidale dell’aria immessa può

essere orientato in senso orario, in senso

antiorario o alternato, variando la posizione dei

deflettori.

495

595

625

795

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129 fax. +39 0522 650211

Web. www.tecnicasrl.it - E-mail: info@tecnicasrl.it ALL RIGHT RESERVED © 2012 Rev. 1

144
